Функциональная схема АБС
/ НефАЗ-9334

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

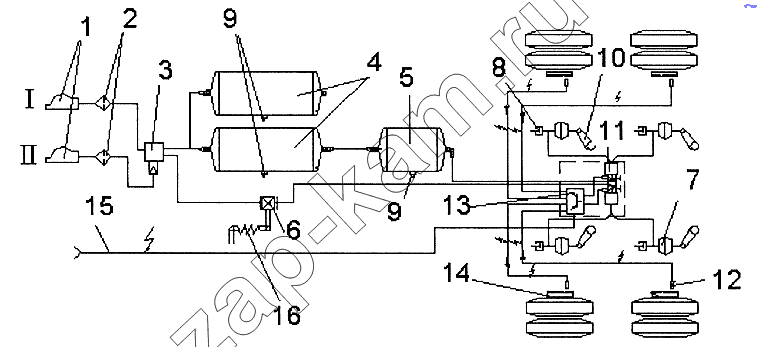

Схема/чертеж: Функциональная схема АБС / НефАЗ-9334
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 100-3521111 Головка соединительная типа «Палм» 1; -
1 100-3521110 Головка соединительная типа «Палм» 1; -
2 12.3511310 Фильтр магистральный 2; -
3 11.3531010-70 Клапан воздухораспределительный 1; -
4 9674-3513015 Баллон воздушный емкостью 40 л 2; -
5 96742-3513025 Баллон воздушный емкостью 20 л 1; -
6 Г-100-3533010 Регулятор тормозных сил 1; -
7 Тормозная камера Тормозная камера 4; -
8 100-3515310 Клапан контрольного вывода 4; -
9 100-3513110 Кран слива конденсата 3; -
10 Рычаг разжимного кулака Рычаг разжимного кулака 4; -
11 47 2195 0200 Модулятор тормозного давления 1; -
12 44 1032 8080 Датчик динамического состояния колес 4; -
13 40 0500 0360 Электронный блок управления 1; -
14 53205-3541121 Ротор датчика 4; -
15 7791120800 Кабель питания с разъемом ISO7638 1; -
16 Г-100-3533110 Упругий элемент 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
