Подвеска 9334-2910002
/ НефАЗ-9334

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

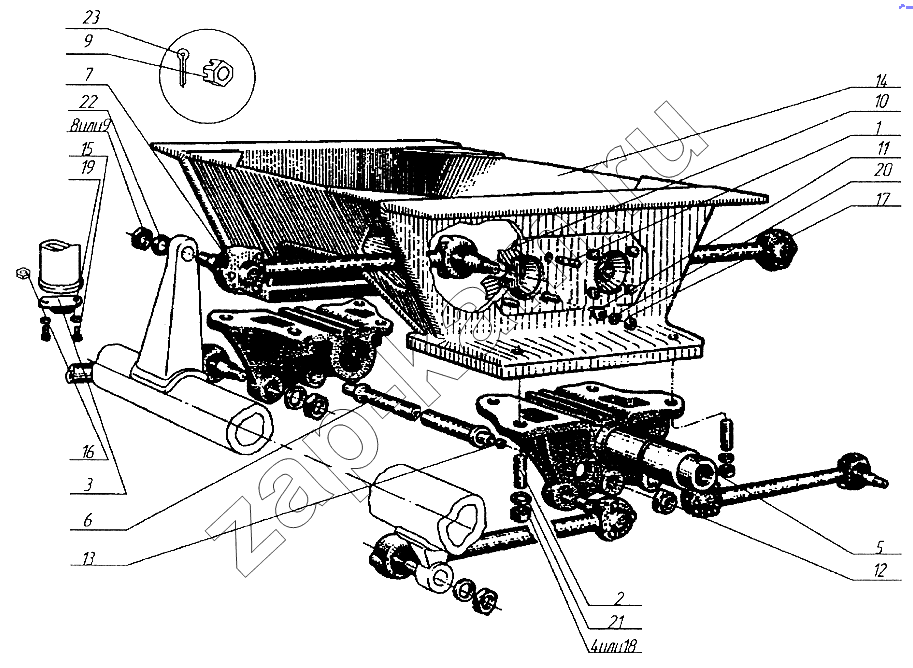

Схема/чертеж: Подвеска 9334-2910002 / НефАЗ-9334
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 96741-2910094 Шпилька 8; -
2 96741-2910095 Шпилька 8; -
3 5320-2912624 Буфер в сборе 4; -
4 8602-2912550 Гайка М27х1,5-6Н 8; -
5 5320-2918052 Кронштейн балансира задней подвески с осью в сборе 2; -
6 96741-2918189 Стяжка 1; -
7 96741-2919012 Штанга реактивная задней подвески с пальцами в сборе 6; -
8 96741-2919031 Гайка крепления пальца 12; -
9 96741-2919032 Гайка крепления пальца 12; -
10 96741-2919094-04 Кронштейн реактивной штанги 2; -
11 96741-2919105 Втулка кронштейна 8; -
12 96741-2919109 Гайка стяжки 2; -
13 96741-2919111 Заглушка стяжки 2; -
14 96741-2822110 Рама для крепления подвески в сборе 1; -
15 1/13069/21 Болт ТЕМ10х1,25-6gх30 8; -
16 1/21647/11 Гайка 8; -
17 1/21643/21 Гайка ЕМ20х1,5-6Н 8; -
18 853518-П29 Гайка М27х1,5-6Н 8; -
20 1/05174/77 Шайба пружинная 20 8; -
21 252164 Шайба 27Л ОСТ37.001.115-75 8; -
22 252165 Шайба пружинная 30 ОСТ37.001.115-75 12; -
23 1/07979/01 Шплинт 6х60 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
