Подвеска 9334-2910002
/ НефАЗ-9334

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

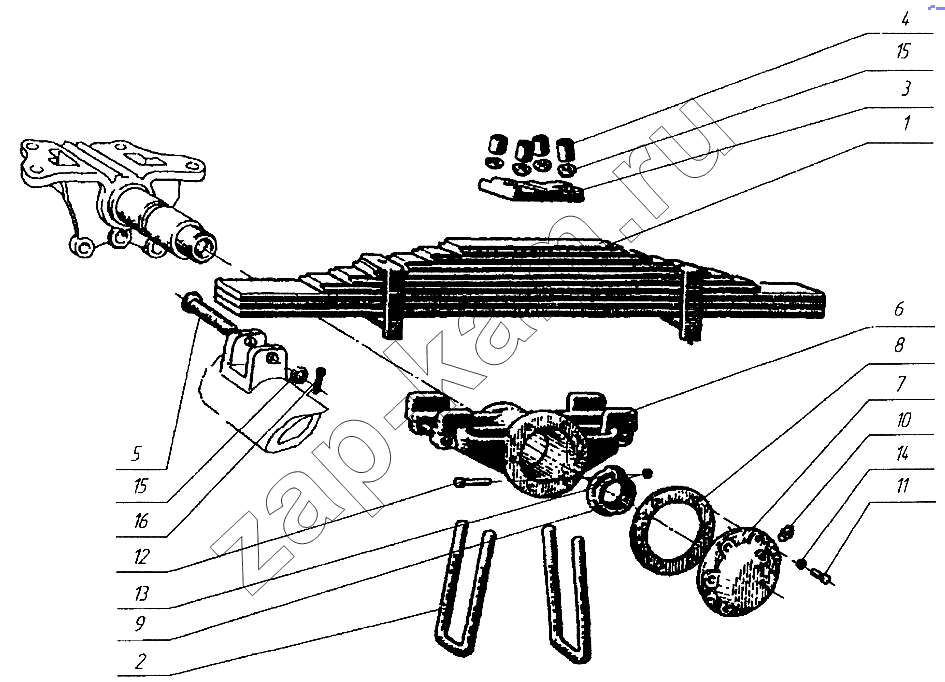

Схема/чертеж: Подвеска 9334-2910002 / НефАЗ-9334
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
Поз. Артикул Название детали Кол-во Цена
9334-2910002 9334-2910002 Подвеска 1; -
1 9385-2912012 Рессора 2; -
2 9334-2912408 Стремянка рессоры 2; -
2 96741-2912408-03 Стремянка рессоры ; -
3 96741-2912412 Накладка стремянок задней рессоры 1; -
4 96741-2912416 Гайка стремянки 8; -
5 96741-2912485 Палец опоры 4; -
6 5320-2918068-10 Башмак рессоры 2; -
7 96741-2918120-01 Крышка башмака 2; -
8 96741-2918122 Прокладка 2; -
9 96741-2918169 Гайка башмака 2; -
10 96741-3506394 Пробка 2; -
11 1/60436/20 Болт ТЕМ8-6gх25 16; -
12 1/55413/31 Болт ТЕМ12х1,25-6gх75 2; -
13 251647 Гайка ЕМ12х1,25-6Н ОСТ37.001.197-75 2; -
14 1/05166/77 Шайба пружинная 8 16; -
15 1/05206/01 Шайба 24х42 12; -
16 1/07974/11 Шплинт 5х40 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
