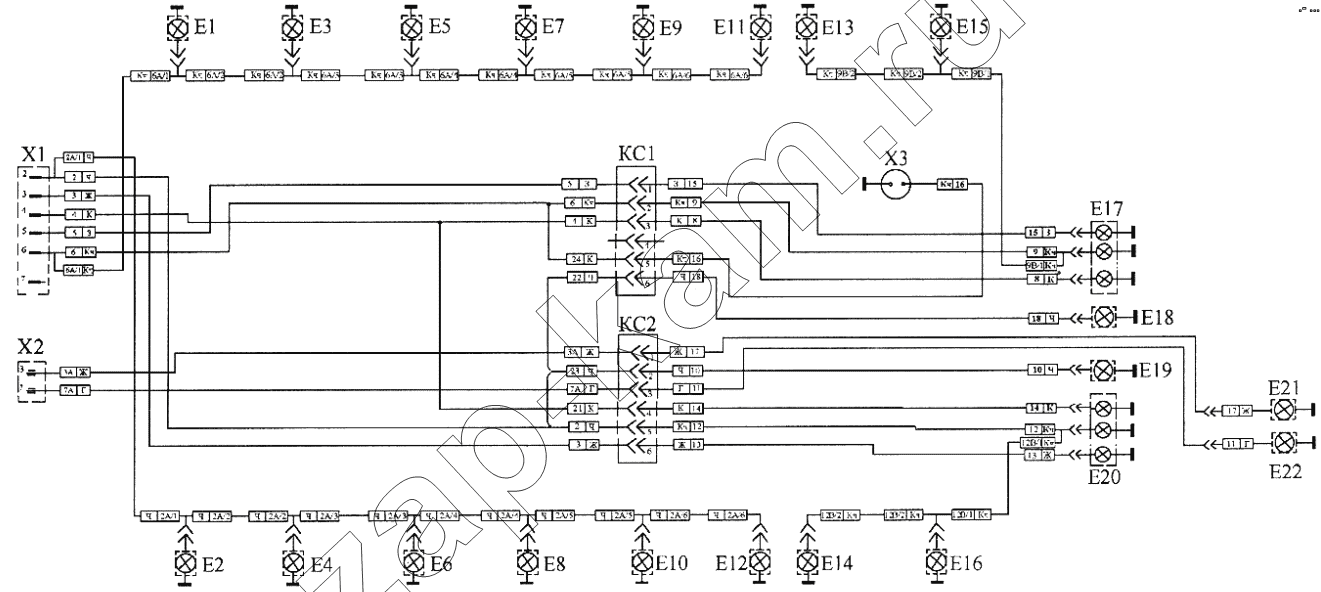

Схема электрическая
/ НефАЗ-9334
Х1
Е21
Е22
Е17
Е20
Е15
Е16
Е13
Е14
Е18
Е19
Е1
Е9
Е8
Е7
Х2
КС1
КС2
Х3
Е10
Е11
Е12
Е3
Е4
Е5
Е6
Е2
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| Х1 | Х1 | Вилка ПС325 | 1; | |
| Е21 | Е21 | Фонарь заднего хода 135Г | 1; | |
| Е22 | Е22 | Фонарь задний противотуманный 241.3716 | 1; | |
| Е17 | Е17 | Фонарь контурный задний 381.3831 | 2; | |
| Е20 | Е20 | Фонарь задний ФП133-АБ | 2; | |
| Е15 | Е15 | Фонарь контурный передний 361.3731 | 2; | |
| Е16 | Е16 | Фонарь контурный передний 361.3731 | 2; | |
| Е13 | Е13 | Фонарь заднего хода 211.3711 | 2; | |
| Е14 | Е14 | Фонарь задний противотуманный 241.3716 | 2; | |
| Е18 | Е18 | Фонарь контурный задний 381.3831 | 2; | |
| Е19 | Е19 | Фонарь заднего хода 211.3711 | 2; | |
| Е1 | Е1 | Фонарь передний 16.3712 | 2; | |
| Е9 | Е9 | Фонарь задний ФШ33-АБ | 10; | |
| Е8 | Е8 | Фонарь боковой габаритный 431.3731010 (маркерный) | 10; | |
| Е7 | Е7 | Фонарь боковой габаритный 431.3731010 (маркерный) | 10; | |
| Х2 | Х2 | Вилка ПС326 | 1; | |
| КС1 | КС1 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 2; | |
| КС2 | КС2 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 2; | |
| Х3 | Х3 | Розетка переносной лампы ПС400 | 1; | |
| Е10 | Е10 | Фонарь задний ФШ33-АБ | 10; | |
| Е11 | Е11 | Фонарь номерного знака ФП134-Б | 10; | |
| Е12 | Е12 | Фонарь номерного знака ФП134-Б | 10; | |
| Е3 | Е3 | Фонарь боковой габаритный 431.3731010 (маркерный) | 10; | |
| Е4 | Е4 | Фонарь боковой габаритный 431.3731010 (маркерный) | 10; | |
| Е5 | Е5 | Фонарь боковой габаритный 431.3731010 (маркерный) | 10; | |
| Е6 | Е6 | Фонарь боковой габаритный 431.3731010 (маркерный) | 10; | |
| Е2 | Е2 | Фонарь передний 16.3712 | 2; |
