Установка боковой защиты 9334-2801510
/ НефАЗ-9334

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

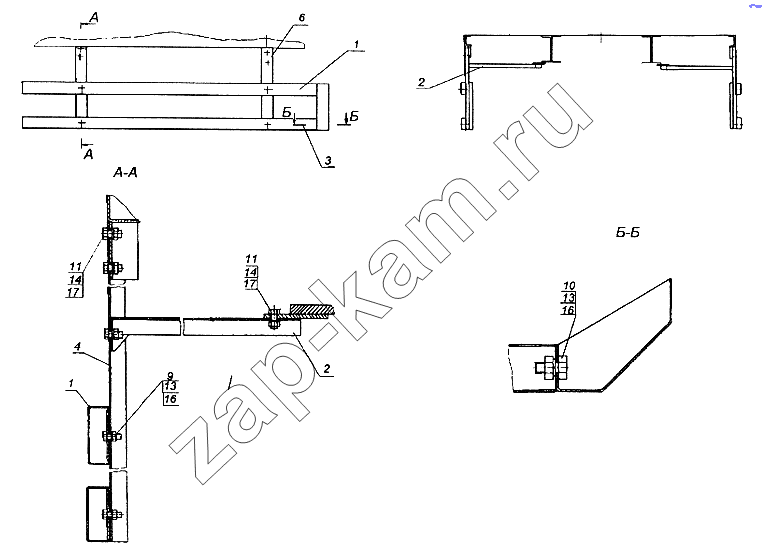

Схема/чертеж: Установка боковой защиты 9334-2801510 / НефАЗ-9334
1
1
2
2
3
6
9
10
11
11
13
13
14
14
17
17
Поз. Артикул Название детали Кол-во Цена
1 9334-2801511 Швеллер в сборе 4; -
2 9334-2801516 Упор 6; -
3 9334-2801520 Стойка в сборе 2; -
6 8332-2801523 Стойка 6; -
9 1/59707/21 Болт ТЕМ10х1,25-6gх25 16; -
10 1/59705/21 Болт ТЕМ10х 1,25-6gх20 4; -
11 1/55403/21 Болт М12х1,25-6gх25 24; -
13 1/21647/11 Гайка 16; -
14 1/61015/11 Гайка М12х1,25-6Н 24; -
17 1/05170/70 Шайба пружинная 12 24; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
