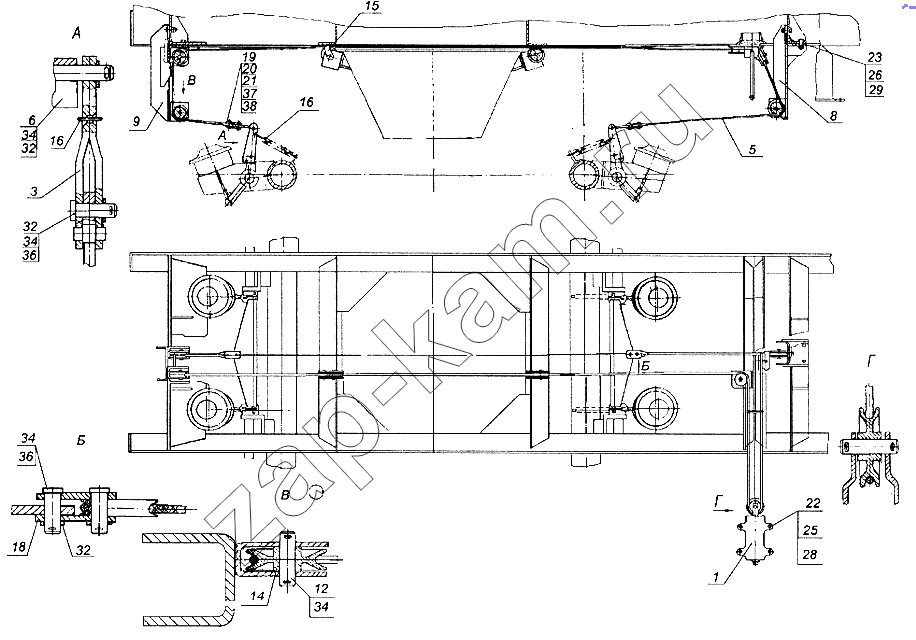

Установка привода стояночного тормоза 9638-3508001
/ НефАЗ-9334
1
3
5
6
8
9
12
14
15
16
16
18
19
20
21
22
23
25
26
29
32
32
32
34
34
34
34
36
36
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 9674-3508110-01 | Привод передний | 1; | |
| 3 | 96742-3508150 | Рычаг | 4; | |
| 5 | 9638-3508380 | Трос в сборе | 1; | |
| 6 | 96742-3508220 | Уравнитель | 2; | |
| 8 | 96742-3508310 | Опора передняя | 1; | |
| 9 | 96742-3508330 | Опора задняя | 1; | |
| 12 | 5511-3105063 | Ось | 8; | |
| 14 | 5511-3105235-20 | Блок | 8; | |
| 15 | 96742-3508085 | Ограничитель | 2; | |
| 16 | 9674-3508161 | Пружина | 4; | |
| 18 | 96741-3508315-031 | Планка | 4; | |
| 19 | 9674-3508179 | Колодка | 8; | |
| 20 | 9674-3508180 | Скоба | 8; | |
| 21 | 9674-3508183 | Ковш | 4; | |
| 22 | 1/13069/21 | Болт ТЕМ10х1,25-6gх30 | 4; | |
| 23 | 1/13762/21 | Болт М16х 1,5-6gх35 | 6; | |
| 25 | 1/21647/11 | Гайка | 4; | |
| 26 | 1/21641/11 | Гайка М16х1,5-6Н | 6; | |
| 29 | 1/05172/70 | Шайба пружинная 16 | 6; | |
| 32 | 1/05201/01 | Шайба плоская 14х26 | 12; | |
| 34 | 1/07336/01 | Шплинт 2,7х25 | 28; | |
| 36 | 260110-01 | Палец 14х40.016 ОСТ37.001.163-75 | 8; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
