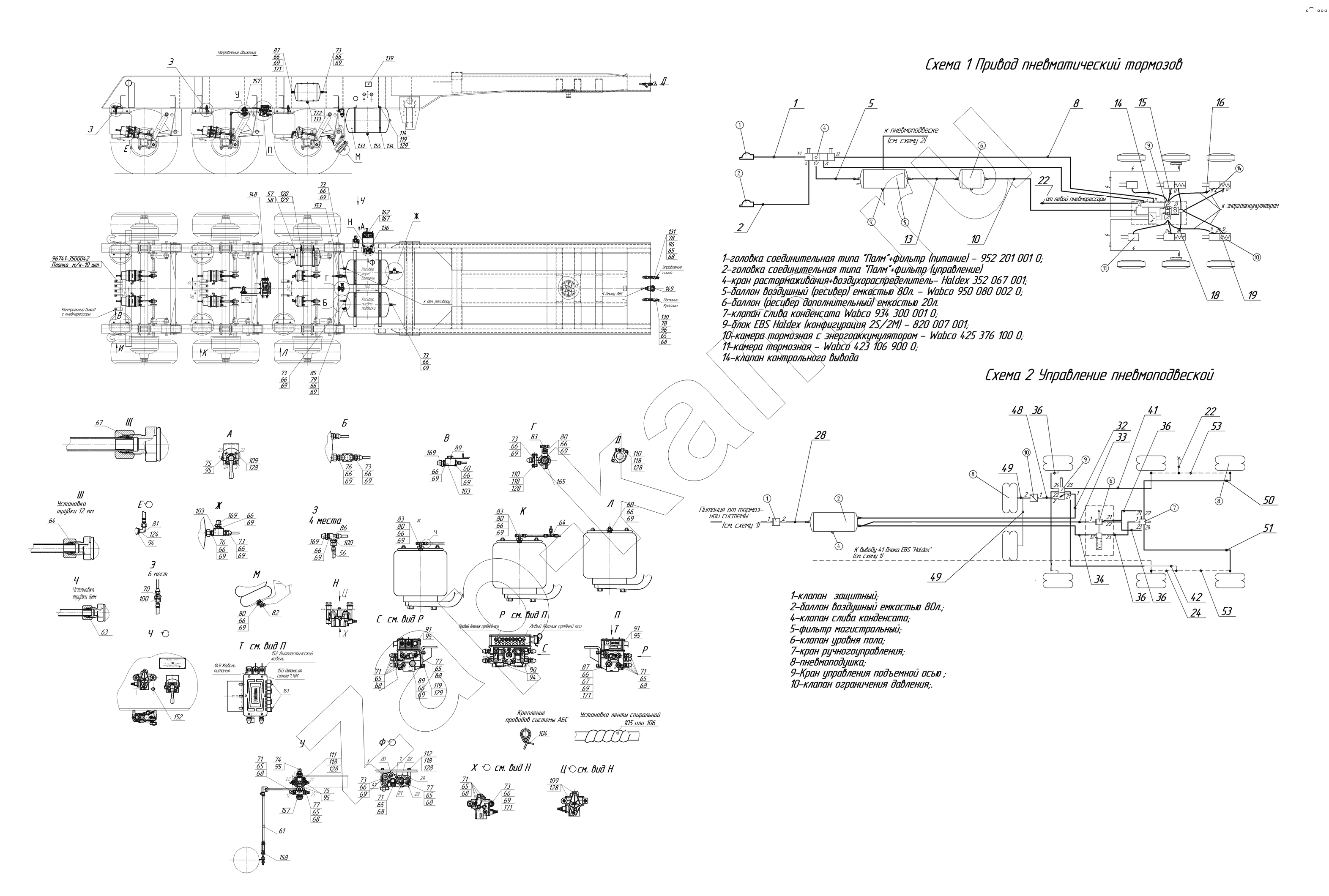

  5. 9509-3500001-30 Установка пневмосистемы

9509-3500001-30 Установка пневмосистемы
/ НефАЗ-9509-30 (31)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
5
8
10
13
14
15
16
18
19
22
22
22
24
24
28
32
33
34
36
36
36
36
41
41
42
48
49
49
50
51
53
53
56
57
58
60
60
61
63
64
65
65
65
65
65
65
65
65
65
65
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
67
67
68
68
68
68
68
68
68
68
68
68
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
70
71
71
71
71
71
73
73
73
73
73
73
73
73
73
74
75
75
76
76
77
77
77
78
78
79
80
80
80
80
81
82
83
83
83
85
86
87
87
89
89
90
91
91
94
94
95
95
95
95
95
96
96
100
100
103
103
104
105
106
109
109
110
110
111
112
114
118
118
118
118
119
119
120
124
128
128
128
128
128
128
129
129
129
130
131
133
133
134
136
148
149
151
152
152
153
155
157
157
158
162
165
167
169
169
169
171
171
171
172
Поз. Артикул Название детали Кол-во
1 93341-3506550-07 Трубка питающей магистрали (12мм) 1;
2 93341-3506580-07 Трубка 12мм (питающей магистрали) 1;
5 93341-3506230-07 Трубка12мм от АБС к РТС 1;
8 93341-3506400-07 Трубка от регулятора тормозных сил к клапану АБС12мм 1;
10 8332-3522250 Трубка 18мм 1;
13 93341-3506100-07 Трубка 12 мм 1;
14 93341-3506080-07 Трубка 12 мм 2;
15 93341-3506220-07 Трубка 12мм от воздухораспределителя к ресиверу 2;
16 93341-3506350-07 Трубка 12 мм 2;
18 93341-3506190-07 Трубка 12 мм 2;
19 93341-3506360-07 Трубка управляющей магистрали 2;
22 93341-3506210-08 Трубка 8мм 2;
24 93341-3506010-08 Трубка 8 мм 2;
28 93341-3506090-07 Трубка 12 мм 1;
32 93341-3506200-07 Трубка 12 мм(к регулятору тормозных сил) 1;
33 93341-3506320-07 Трубка 12 мм (от блока АБС к камерам задней оси) 1;
34 93341-3506330-07 Трубка 12 мм 1;
36 93341-3506340-08 Трубка 8 мм 5;
41 93341-3506310-08 Трубка 8мм 1;
42 93341-3506550-08 Трубка 8мм 1;
48 93341-3506240-07 Трубка 12мм 1;
49 93341-3506120-08 Трубопровод 2;
50 93341-3506540-08 Трубка 8 мм 1;
51 93341-3506650-08 Трубка 8 мм 1;
53 93341-3506170-08 Трубка 8 мм 2;
56 8602-3506072-01 Шланг гибкий (L=740мм) 10;
57 9334-3500042 Хомут 2;
58 96742-3513025 Баллон воздушный емкостью 20 л 1;
60 853974 Штуцер М22хМ14 3;
61 9509-3533033-30 Штанга 1;
63 864221 Кольцо уплотнительное d.8 28;
64 864273 Кольцо уплотнительное d.12 18;
65 864236 Кольцо уплотнительное d.16 8;
66 740.1003439 Кольцо уплотнительное 30;
67 96741-3506525 Кольцо уплотнительное 2;
68 96741-3506544 Скоба 8;
69 96741-3506547 Скоба 30;
70 9674-3506230 Штуцер проходной М20хМ18 6;
71 8602-3522174-01 Переходник 10;
73 9674-3522169 Штуцер 28;
74 93341-07-3506113-01 Штуцер М12хМ18 1;
75 65115-8606113-01 Штуцер 7;
76 9674-3506231 Переходник 1;
77 93341-07-3506113 Штуцер М16хМ14 6;
78 9674-3500034 Угольник ввертный 5;
79 9674-3522171 Переходник 1;
80 96741-01-8020101 Переходник М22хК1/8 3;
81 861030 Угольник ввертный М16хМ20 20;
82 864822 Угольник ввертной 2;
83 864892 Тройник ввертный 3;
84 864919 Тройник ввертный 2;
85 96741-3506092 Тройник ввертной 1;
86 96741-3506091 Тройник 4;
87 96742-3522175 Штуцер 2;
89 9674-3506394 Пробка 2;
90 9693-3506051-02 Пробка( М16) 2;
91 96892-3506051 Пробка М12х1,5 2;
94 96741-3522226 Прокладка 12;
95 42112-8123102 Шайба 10;
96 96741-3522172-01 Переходник 2;
100 96741-3506088 Гайка 10;
103 96931-3522178 Тройник 2;
104 53205-3401228 Хомут 40;
105 53205-3506433 Лента спиральная 12х9х11 10;
106 53205-3506431 Лента спиральная 22х18х19 6;
109 1/60434/21 Болт 6;
110 1/60436/21 Болт М8-6gх25 4;
111 1/60444/21 Болт ТЕМ8-6gх60 4;
112 1/60451/21 Болт М8-6gx95 2;
114 356-70553 Болт М10-6gх25 12;
118 1/61008/11 Гайка М8 14;
119 1/17017/11 Гайка Е М10-6Н 15;
120 1/21647/11 Гайка 4;
124 1/07914/11 Гайка ЕМ16х1,5-6Н 10;
128 1/05166/70 Шайба пружинная 8 18;
129 1/05168/70 Шайба пружинная 8 19;
130 952 201 001 0 Головка соединительная (питание) + магистральный фильтр Wabco 1;
131 952 201 002 0 Головка соединительная (управление) + магистральный фильтр Wabco 1;
133 950 080 002 0 Ресивер 80 л. Wabco 2;
134 451 999 396 2 Крепежные хомуты ресивера Wabco 4;
136 352 067 001 Кран растормаживания+воздухораспределитель Haldex 1;
148 820 007 001 Блок EBS Haldex 1;
149 814 003 102 Кабель питания 12 м Haldex 1;
150 814 002 202 Кабель питания от от сигнала стоп 12 м Haldex 1;
151 814 004 401 Кабель удлинитель датчика 3 м Haldex 2;
152 814 010 021 Кабель диагностики 5 м Haldex 1;
153 434 100 125 0 Клапан защитный Wabco 1;
155 934 300 001 0 Клапан сброса конденсата wabco 3;
157 464 006 100 0 Клапан уровня пола Wabco 1;
158 433 401 030 0 Упругий элемент wabco 1;
160 463 032 020 0 Кран ручного управления Wabco 1;
162 463 084 000 0 Кран управления подъемной осью Wabco 1;
165 475 010 310 0 Клапан ограничения давления Wabco 1;
167 463 084 020 2 Ресивер для крана подъемной оси 1л. Wabco 1;
169 100-3515310-01 Клапан контрольного вывода 5;
171 СБИТ.305122.003 Сетка СБИТ.305122.003 2;
172 100-3513110 Кран слива конденсата 1;
