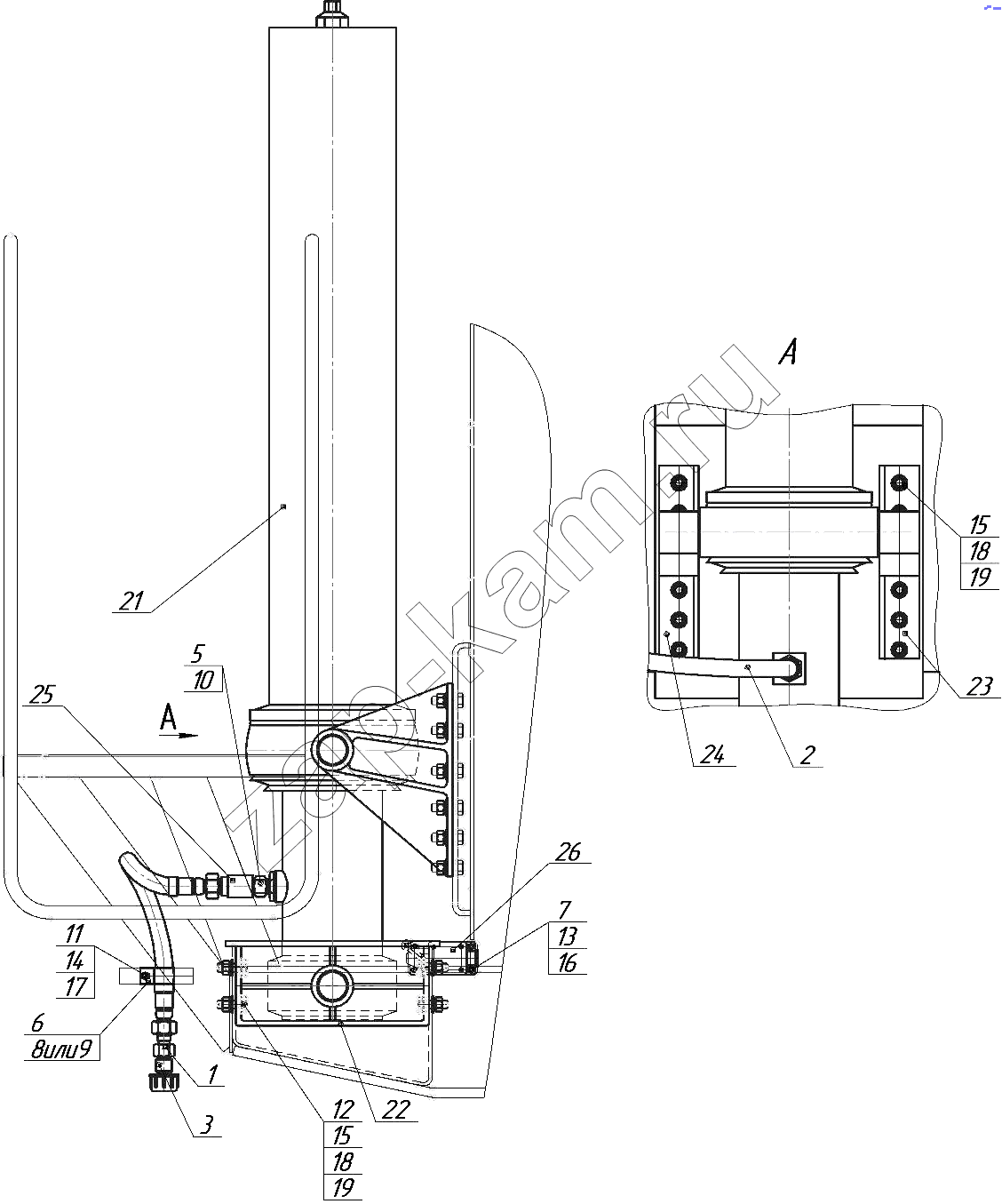

9509-8603001-30 Установка гидроцилиндра
/ НефАЗ-9509-30 (31)
1
2
3
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
21
22
23
24
25
26
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 6460-8609100-20 | Переходник | 1; | - | |
| 2 | 9509-8609090 | Рукав высокого давления | 1; | - | |
| 3 | 9509-8609100 | Корпус левый в сборе | 1; | - | |
| 5 | 6520-8609155-10 | Штуцер | 1; | - | |
| 6 | 45147-8609126-20 | Скоба | 1; | - | |
| 7 | 9509-8603303 | Шпилька | 4; | - | |
| 8 | 45147-8609129 | Прокладка | 1; | - | |
| 9 | 45147-8609129-10 | Прокладка | 1; | - | |
| 10 | 037-041-25-2-2 | Кольцо 037-041-25-2-2 | 1; | - | |
| 11 | 1/60434/21 | Болт | 1; | - | |
| 12 | 1/13915/21 | Болт ТЕМ16х1,5-6gх45 | 16; | - | |
| 13 | 1/58964/11 | Гайка М5-6Н | 4; | - | |
| 14 | 1/61008/11 | Гайка М8 | 1; | - | |
| 15 | 1/21641/11 | Гайка М16х1,5-6Н | 28; | - | |
| 16 | 1/11954/70 | Шайба пружинная 5 | 4; | - | |
| 17 | 1/05166/70 | Шайба пружинная 8 | 1; | - | |
| 18 | 1/05172/70 | Шайба пружинная 16 | 28; | - | |
| 19 | 1/05202/01 | Шайба плоская 16х28 | 28; | - | |
| 21 | FC 169-5-07130-000A-K0343 | Гидроцилиндр | 1; | - | |
| 22 | FC/FE 169-191 | Ходовой кронштейн | 2; | - | |
| 23 | FC 149-191L | Подъёмный кронштейн левый | 1; | - | |
| 24 | FC 149-191R | Подъёмный кронштейн правый | 1; | - | |
| 25 | 652820-8603610-02 | Замедлитель | 1; | - | |
| 26 | ВПУ011 | Выключатель ВПУ011 | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
