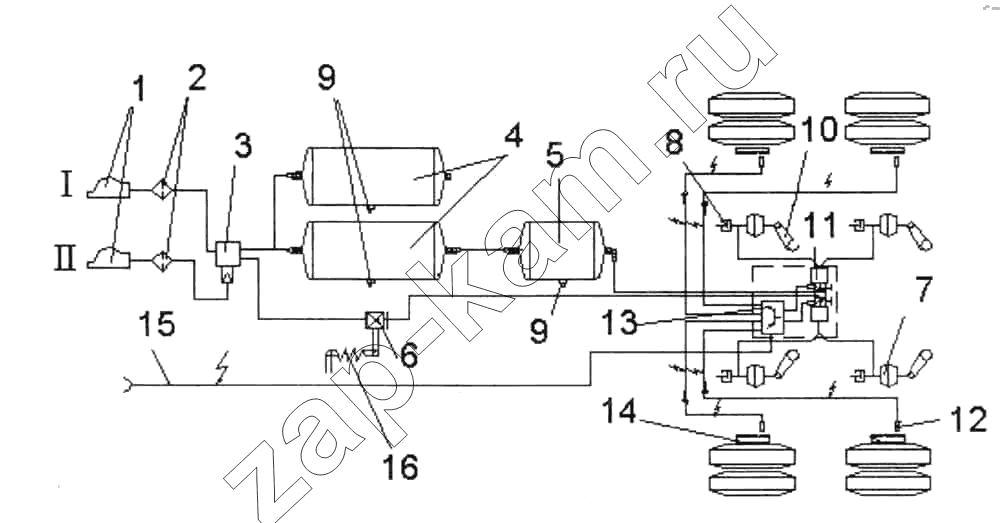

Функциональная схема
/ НефАЗ-9509

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во
1 100-3521110 Головка соединительная типа «Палм» 1
1 100-3521111 Головка соединительная типа «Палм» 1
2 12.3511310 Фильтр магистральный 2
3 11.3531010-70 Клапан воздухораспределительный 1
4 9674-3513015 Баллон воздушный емкостью 40 л 2
5 96742-3513025 Баллон воздушный емкостью 20 л 1
6 Г-100-3533010 Регулятор тормозных сил 1
7 9693-3519212 Тормозная камера 4
8 100-3515310 Клапан контрольного вывода 4
9 100-3513110 Кран слива конденсата 3
10 500-3501136 Рычаг регулировочный 4
10 79005 Рычаг регулировочный фирмы Ноldек 4
11 47 2195 0200 Модулятор тормозного давления 1
12 44 1032 8080 Датчик динамического состояния колес 4
13 40 0500 0360 Электронный блок управления 1
14 53205-3541121 Ротор датчика 4
15 779112 0800 Кабель питания с разъемом ISО 7638 1
16 Г-100-3533110 Упругий элемент 1
