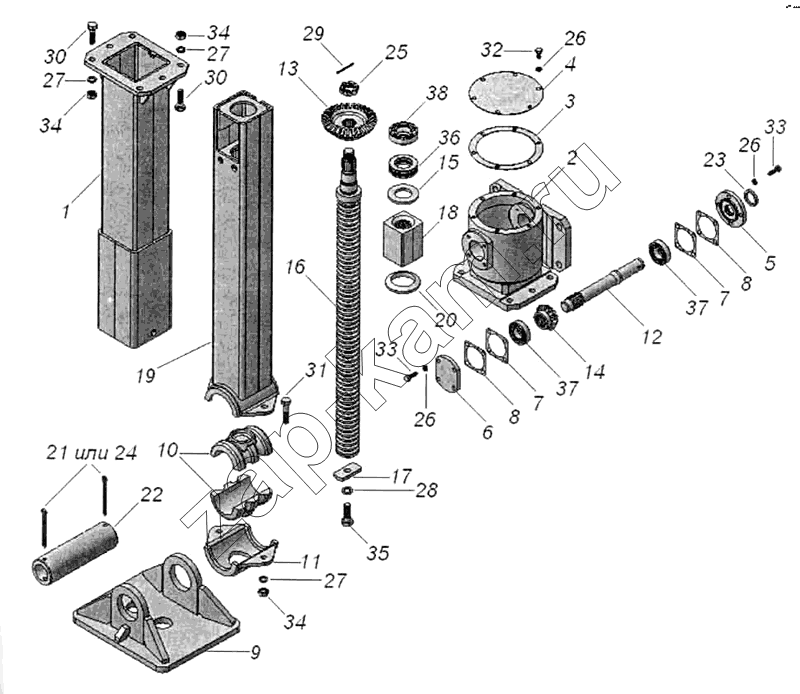

Опорное устройство левое 96741-2700031-01
/ НефАЗ-9509
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
27
27
28
29
30
30
31
34
34
34
35
36
37
37
38
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 96741-2720012-01 | Корпус опоры | 1 | |
| 2 | 96741-2720077-01 | Картер | 1 | |
| 3 | 96741-2720081 | Прокладка крышки | 1 | |
| 4 | 96741-2720082 | Крышка картера | 1 | |
| 5 | 96741-2720130 | Крышка подшипника | 1 | |
| 6 | 96741-2720135 | Крышка подшипника | 1 | |
| 7 | 96741-2720142 | Прокладка регулировочная | 8 | |
| 8 | 96741-2720143 | Прокладка регулировочная | 6 | |
| 9 | 96741-2722010 | Башмак опорного устройства | 1 | |
| 10 | 96741-2722034 | Подушка | 2 | |
| 11 | 96741-2723027-01 | Башмак стойки опоры | 1 | |
| 12 | 96741-2723029 | Вал опорного устройства | 1 | |
| 13 | 96741-2723050 | Шестерня | 1 | |
| 14 | 96741-2723051 | Шестерня | 1 | |
| 15 | 96741-2723085 | Опора | 1 | |
| 16 | 96741-2723112-01 | Винт | 1 | |
| 17 | 96741-2723116 | Ограничитель | 1 | |
| 18 | 96741-2723118 | Гайка винта | 1 | |
| 19 | 96741-2723150-01 | Стойка опорного устройства | 1 | |
| 20 | 96741-2723163 | Шайба сферическая опорная | 1 | |
| 21 | 96741-2723171 | Шплинт доп. | 2 | |
| 22 | 96741-2723172 | Ось | 1 | |
| 23 | 96741-2723175 | Сальник | 1 | |
| 24 | 96741-2723177 | Проволока III - 6,0 ГОСТ 9389-75 L=110+/-2мм | 2 | |
| 25 | 96741-2723180 | Гайка низкая | 1 | |
| 27 | 1/05170/70 | Шайба пружинная 12 | 8 | |
| 28 | 1/05171/70 | Шайба пружинная 14 | 1 | |
| 29 | 1/07338/01 | Шплинт разводной 4х40 | 1 | |
| 30 | 1/55406/21 | Болт М12х1,25-6gх40 | 6 | |
| 31 | 1/55408/21 | Болт ТЕМ12х1,256gх50 | 2 | |
| 34 | 1/61015/11 | Гайка М12х1,25-6Н | 8 | |
| 35 | 853063 | Болт ТЕМ14-6gх40 | 1 | |
| 36 | 9207 | Подшипник упорный ГОСТ 23526-79 | 1 | |
| 37 | Подшипник радиальный 205 ГОСТ 8338-75 | Подшипник радиальный 205 ГОСТ 8338-75 | 2 | |
| 38 | Подшипник радиальный 206 ГОСТ 8338-75 | Подшипник радиальный 206 ГОСТ 8338-75 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
