Привод пневматических тормозов (продолжение 1)
/ НефАЗ-9509

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

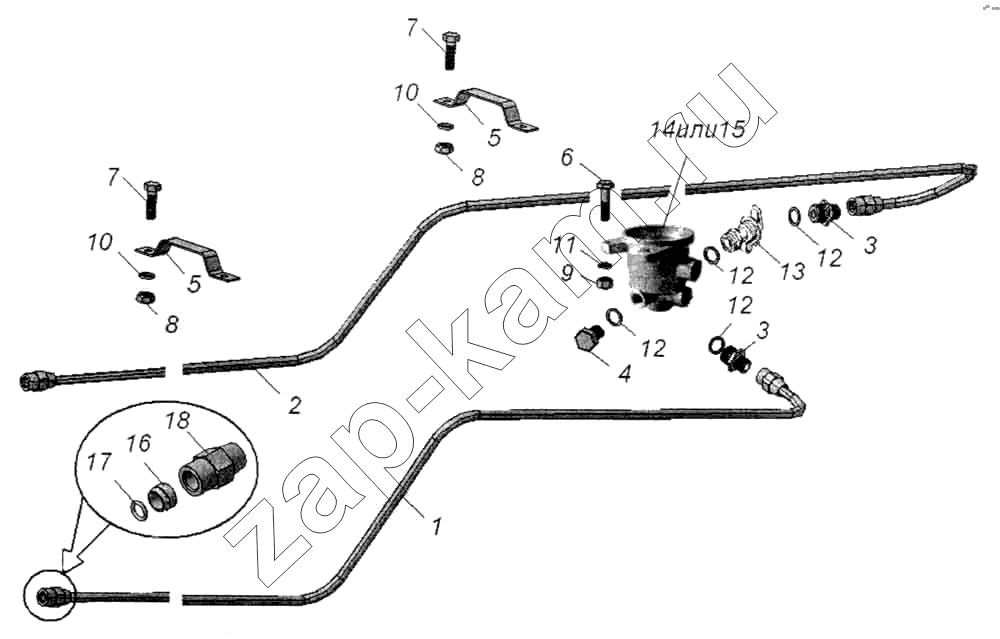

Схема/чертеж: Привод пневматических тормозов (продолжение 1) / НефАЗ-9509
1
2
3
3
4
5
5
6
9
12
12
12
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 9509-3506202 Трубка управляющей магистрали 1 -
2 9509-3506238 Трубка питающей магистрали 1 -
3 9674-3522169 Штуцер 2 -
4 9674-3506394 Пробка 1 -
5 9334-3500029 Скоба 2 -
6 1/13069/21 Болт ТЕМ10х1,25-6gх30 2 -
9 1/21647/11 Гайка 2 -
12 1/02634/60 Прокладка 22х28х1,5 3 -
13 100-3515310 Клапан контрольного вывода 1 -
14 11.3531010-70 Клапан воздухораспределительный 1 -
15 НZS-104 Клапан воздухораспределительный 1 -
16 96741-3506503 Муфта 1 -
17 96741-3506523 Кольцо уплотнительное 1 -
18 864813-П29 Гайка накидная 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
