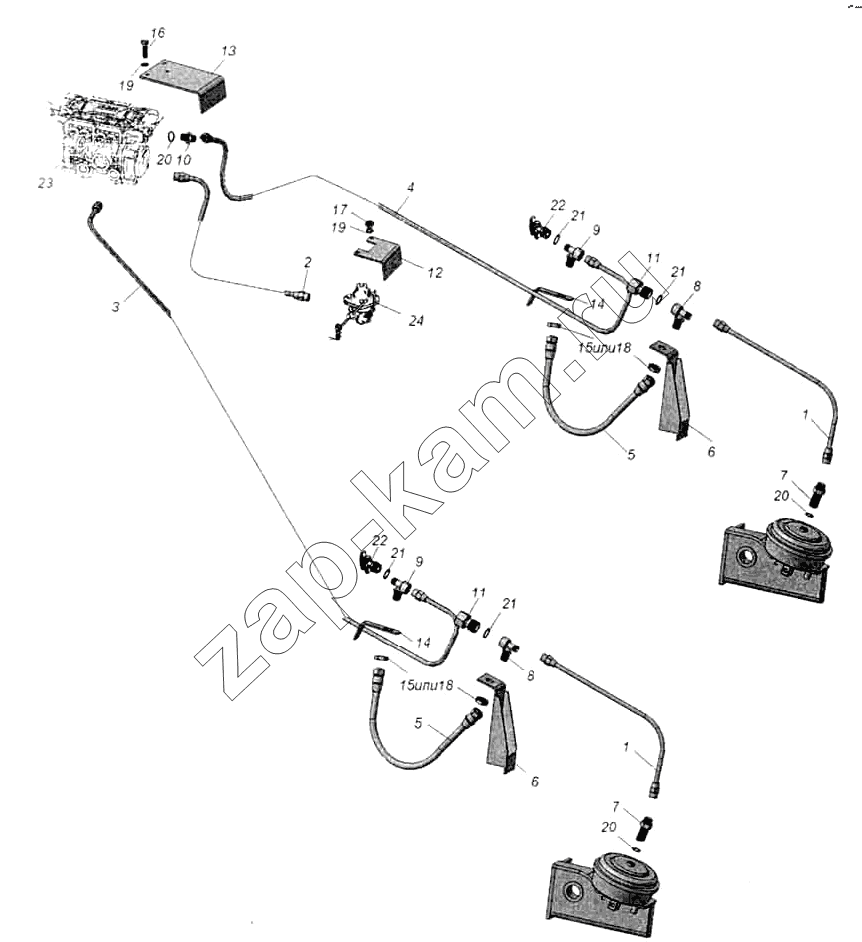

Привод пневматических тормозов (продолжение 4)
/ НефАЗ-9509
1
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
13
14
14
15
15
16
18
18
20
20
20
21
21
21
21
22
22
23
24
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 9509-3506300-01 | Трубка к тормозной камере | 2 | |
| 2 | 9509-3506200 | Трубка от регулятора тормозных сил к клапану АБС | 1 | |
| 3 | 9509-3506280 | Трубка от клапана АБС задняя | 1 | |
| 4 | 9509-3506280-01 | Трубка от клапана АБС задняя | 1 | |
| 5 | 96741-3506060 | Шланг | 2 | |
| 6 | 9509-2410028 | Держатель | 2 | |
| 7 | 96741-3506231 | Переходник | 2 | |
| 8 | 96741-3522222 | Тройник | 2 | |
| 9 | 96741-3506091 | Тройник | 2 | |
| 10 | 9674-3522169 | Штуцер | 1 | |
| 11 | 9674-3506394 | Пробка | 2 | |
| 12 | 9509-2822012 | Кронштейн регулятора тормозных сил | 1 | |
| 13 | 9509-2822012-02 | Кронштейн клапана АБС | 1 | |
| 14 | 9509-3500043 | Кронштейн | 2 | |
| 15 | 96741-3506088 | Гайка | 4 | |
| 16 | 1/60434/21 | Болт | 3 | |
| 18 | 1/07267/21 | Гайка ЕМ20х1,5-6Н | 4 | |
| 20 | 1/02570/60 | Прокладка | 3 | |
| 21 | 1/02634/60 | Прокладка 22х28х1,5 | 4 | |
| 22 | 100-3515310 | Клапан контрольного вывода | 2 | |
| 23 | 400 5000 400 | Клапан АБС с блоком управления "Vаriо соmрасt" | 1 | |
| 24 | 100-3533010-10 | Регулятор тормозных сил | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
