Привод пневматических тормозов (продолжение 5)
/ НефАЗ-9509

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано Платформа в сборе Установка платформы Установка заднего борта Борт задний Установка запоров заднего борта Муфта 9509-8505060 Установка стабилизатора платформы Установка брызговиков Установка гидроцилиндра 9509-8603301 Гидроцилиндр 9509-8603210 Корпус 9509-8603015 Проушина 9509-8603220 Опора 9509-8603225 Установка рукава высокого давления 9509-8609010 Рукав высокого давления 9509-8609090 Корпус левый в сборе 9509-8609100 Балка оси передняя 9509-2410010 Балка оси задняя 9509-2410011 Установка боковой защиты Установка бампера безопасности Рама для крепления подвески 9509-2822110 Установка тележки Подвеска Подвеска (продолжение 1) Установка стабилизатора Рессора 6520-2912012-10 Кронштейн балансира с осью 6520-2918050 Башмак рессоры с втулками и манжетой 6520-2918068 Штанга реактивная 6520-2919012 Установка сдвоенных дисковых колес 9509-3101003 Колесо с шиной 9509-3101011 Установка запасного колеса Ступица с тормозным барабаном 9693-3104010 Ось ступицами и тормозами Ось ступицами и тормозами (продолжение 1) Суппорт тормоза в сборе 9693-3502012 Опора разжимного кулака 9693-3502128, держатель датчика 9693-3502300 Кронштейн с тормозной камерой Колодка тормоза с накладками в сборе 9693-3501090 Рычаг регулировочный 96741-3501136 Шланг 8602-3506060, 96741-3506060 Установка кронштейнов трубопроводов 9509-3500400 Функциональная схема Привод пневматических тормозов Привод пневматических тормозов (продолжение 1) Привод пневматических тормозов (продолжение 2) Привод пневматических тормозов (продолжение 3) Привод пневматических тормозов (продолжение 4) Привод пневматических тормозов (продолжение 5) Установка привода стояночного тормоза Трос в сборе 93341-3508181 Привод передний Схема электрическая Установка розеток Установка переднего фонаря и световозвращателя Установка боковых габаритных фонарей Установка контурных фонарей Установка задних фонарей Пучок проводов задних фонарей левый Пучок проводов задних фонарей левый Пучок проводов основной Пучок проводов передних и боковых габаритных фонарей правый Установка коробки соединительной 9509-3719010 Установка опорных устройств 9509-2700001 Опорное устройство левое 96741-2700031-01 Опорное устройство правое 96741-2700032-01 Опорное устройство правое 96741-2700032-01 (продолжение 1) Установка шкворня Установка ящиков ЗИП Замок с защелкой типа ЗМЧ 9674-3919040 Установка противооткатных упоров Установка табличек

1

2

3

4

5

6

7

8

9

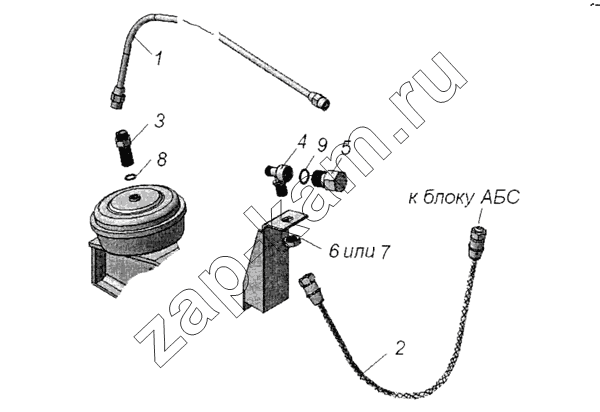

Поз.	Артикул		Название детали	Кол-во	Цена
1	9509-3506300-01		Трубка к тормозной камере	2	-
2	8602-3506060		Шланг	2	-
3	96741-3506231		Переходник	2	-
4	96741-3522222		Тройник	2	-
5	9674-3506394		Пробка	2	-
6	96741-3506088		Гайка	2	-
7	1/07267/21		Гайка ЕМ20х1,5-6Н	2	-
8	1/02570/60		Прокладка	2	-
9	1/02634/60		Прокладка 22х28х1,5	2	-
