Установка боковой защиты
/ НефАЗ-9509

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

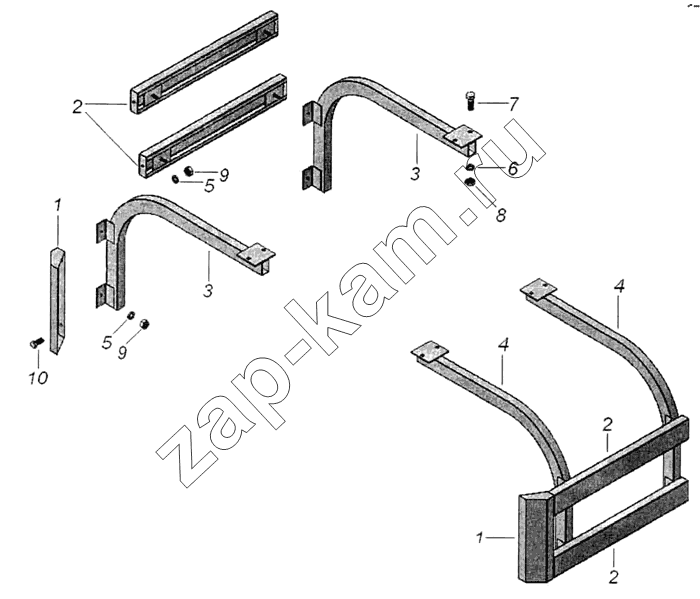

Схема/чертеж: Установка боковой защиты / НефАЗ-9509
1
1
2
2
2
3
3
4
4
6
7
8
9
9
10
Поз. Артикул Название детали Кол-во Цена
1 9334-2801520 Стойка в сборе 2 -
2 9509-2801511-10 Балка в сборе 4 -
3 9509-2801518-10 Кронштейн ограждения в сборе правый 2 -
4 9509-2801519-10 Кронштейн ограждения в сборе левый 2 -
6 1/05171/73 Шайба пружинная 14 8 -
7 1/12559/21 Болт ТЕМ14х1,5-6х40 8 -
8 1/21640/11 Гайка М14х1,5-6Н 8 -
9 1/21647/11 Гайка 12 -
10 1/59705/21 Болт ТЕМ10х 1,25-6gх20 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
