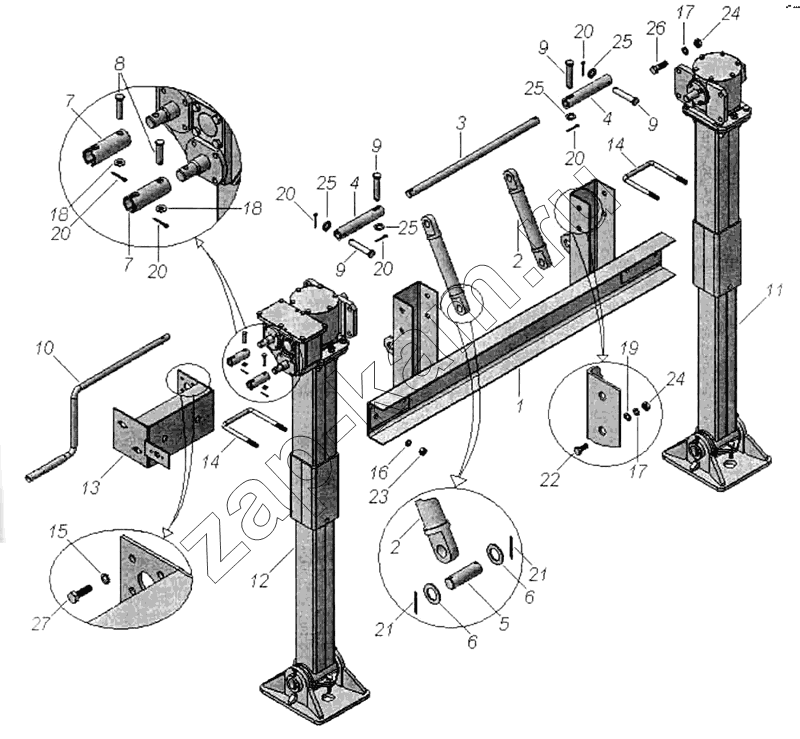

Установка опорных устройств 9509-2700001
/ НефАЗ-9509
1
2
2
3
4
4
5
6
6
7
7
8
9
9
9
9
10
11
12
13
14
14
16
17
17
19
20
20
20
20
20
20
21
21
22
23
24
24
25
25
25
25
26
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 9509-2700040 | Поперечина опорных устройств | 1 | - | |
| 2 | 9509-2700050 | Подкос | 2 | - | |
| 3 | 9509-2700061 | Вал промежуточный | 1 | - | |
| 4 | 9509-2700062 | Муфта | 2 | - | |
| 5 | 9509-2700066 | Палец | 4 | - | |
| 6 | 9509-2700067 | Шайба | 8 | - | |
| 7 | 9674-2720044 | Муфта соединительная | 2 | - | |
| 8 | 9674-2720045 | Палец | 2 | - | |
| 9 | 9674-2720052 | Палец | 4 | - | |
| 10 | 9674-2724020 | Рукоятка в сборе | 1 | - | |
| 11 | 96741-2700031-01 | Опорное устройство левое | 1 | - | |
| 12 | 96741-2700032-01 | Опорное устройство правое | 1 | - | |
| 13 | 96741-2720020 | Кронштейн в сборе | 1 | - | |
| 14 | 96741-2720065 | Стремянка | 2 | - | |
| 16 | 1/05171/11 | Шайба пружинная 14 | 4 | - | |
| 17 | 1/05172/70 | Шайба пружинная 16 | 16 | - | |
| 19 | 1/05202/01 | Шайба плоская 16х28 | 8 | - | |
| 20 | 1/07964/01 | Шплинт разводной 3х20 | 6 | - | |
| 21 | 1/07974/01 | Шплинт разводной 5х40 | 8 | - | |
| 22 | 1/13762/31 | Болт ТЕМ16х1,5-6gх35 | 8 | - | |
| 23 | 1/21640/11 | Гайка М14х1,5-6Н | 4 | - | |
| 24 | 1/21641/11 | Гайка М16х1,5-6Н | 16 | - | |
| 25 | 1/26386/01 | Шайба плоская 10х18 | 4 | - | |
| 26 | 1/58405/31 | Болт ТЕМ16х1,5-6gх50 | 8 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
