Установка ящиков ЗИП
/ НефАЗ-9509

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

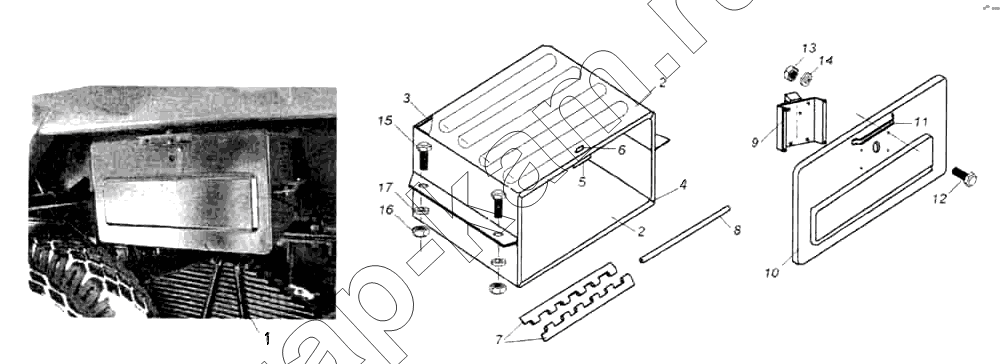

Схема/чертеж: Установка ящиков ЗИП / НефАЗ-9509
1
2
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 6606-3919010 Ящик ЗИП в сборе 2 -
2 6606-3919021 Стенка 2 -
3 6606-3919023 Стенка задняя 1 -
4 6606-3919031 Окантовка ящика 1 -
5 9674-3919033 Пластина 1 -
6 9674-8027050 Угольник 1 -
7 6606-3919029 Створка 2 -
8 6606-3919030 Ось 1 -
9 9674-3919040 Замок с защелкой типа ЗМЧ 1 -
10 6606-3919026 Дверка 1 -
11 9674-8027052 Ручка дверная 1 -
12 1/09020/21 Болт ТЕМ6-6gх12 4 -
14 1/05164/10 Шайба пружинная 6 4 -
15 1/55402/21 Болт ТЕМ12х1,25-6gх20 8 -
16 1/61015/21 Гайка М12х1,25-6Н 8 -
17 1/05170/70 Шайба пружинная 12 8 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
