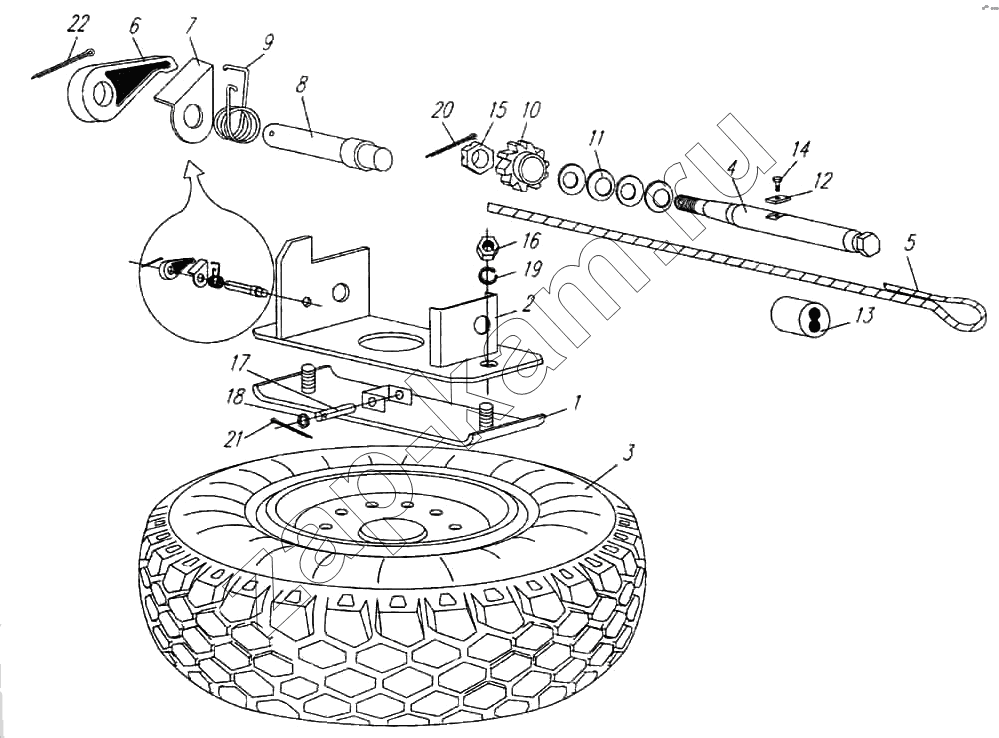

Установка запасного колеса
/ НефАЗ-9509
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
20
21
22
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 9693-3105010 | Держатель запасного колеса | 1 | |
| 2 | 9509-3105230 | Держатель запасного колеса | 1 | |
| 3 | 9509-3101011 | Колесо с шиной | 1 | |
| 4 | 9509-3105840 | Вал ворота | 1 | |
| 5 | 9674-3105862 | Канат установки запасного колеса | 1 | |
| 6 | 5410-3105885 | Защелка ворота держателя | 1 | |
| 7 | 54112-3105896 | Упор | 1 | |
| 8 | 5410-3105897 | Ось защелки ворота держателя запасного колеса | 1 | |
| 9 | 5410-3105899 | Пружина защелки ворота держателя запасного колеса | 1 | |
| 10 | 5410-3105903 | Храповик ворота держателя запасного колеса | 1 | |
| 11 | 5410-3105907 | Пружина тарельчатая ворота держателя запасного колеса | 6 | |
| 12 | 5320-3925229 | Планка троса лебедки держателя запасного колеса | 1 | |
| 13 | 9674-3925231 | Втулка обжимная троса лебедки держателя запасного колеса | 1 | |
| 15 | 853514-П29 | Гайка ЕкМ24х1,5-6Н | 1 | |
| 16 | 1/21643/11 | Гайка ЕМ20х1,5-6Н | 2 | |
| 17 | 260087 | Палец 12х35 ОСТ37.001.163-75 | 1 | |
| 18 | 1/05200/01 | Шайба | 1 | |
| 20 | 1/07350/01 | Шплинт разводной 5х50 | 1 | |
| 21 | 1/07969/01 | Шплинт разводной 4х25 | 1 | |
| 22 | 1/07972/01 | Шплинт 5х30 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
