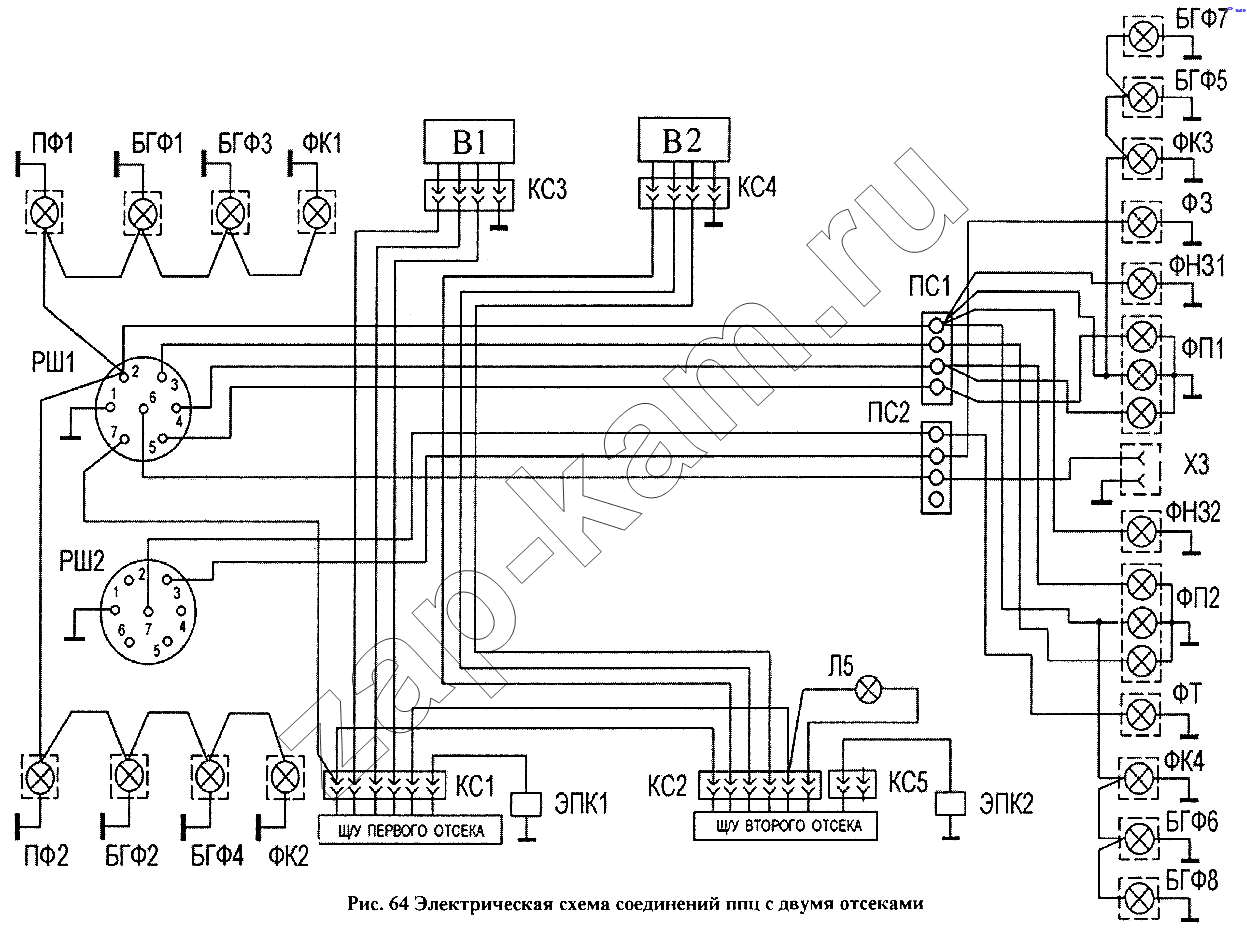

Электрическая схема соединений ППЦ с двумя отсеками
/ НефАЗ-96741
ПС2
ФК2
ФК3
ФК4
ФК1
ФК2
ФК3
ФК4
Л5
ПС1
ФК1
ПФ1
ПФ2
ФТ
РШ1
Х3
РШ2
Ф3
ФН31
ФН32
ФП1
БГФ2
БГФ3
БГФ4
БГФ5
БГФ6
БГФ7
БГФ8
В1
В2
БГФ1
ФП2
ЭПК1
ЭПК2
КС1
КС2
КС3
КС4
КС5
| Поз. | Артикул | Название детали | 96741 | 96742 | Цена | |
|---|---|---|---|---|---|---|
| ПС2 | ПС2 | Панель соединительная | 2 | 2 | - | |
| ФК2 | ФК2 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| ФК3 | ФК3 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| ФК4 | ФК4 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| ФК1 | ФК1 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| ФК2 | ФК2 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| ФК3 | ФК3 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| ФК4 | ФК4 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| Л5 | Л5 | Лампа освещения шкафа арматурного | 1 | 1 | - | |
| ПС1 | ПС1 | Панель соединительная | 2 | 2 | - | |
| ФК1 | ФК1 | Контурный фонарь 361.3731 | 4 | 4 | - | |
| ПФ1 | ПФ1 | Передний фонарь 16.3712 | 2 | 2 | - | |
| ПФ2 | ПФ2 | Передний фонарь 16.3712 | 2 | 2 | - | |
| ФТ | ФТ | Противотуманный фонарь 241.3716 | 1 | 1 | 420 ₽ - 430 ₽ | |
| РШ1 | РШ1 | Розетка штепсельная ПС325-100, ПС326-100 | 2 | 2 | - | |
| Х3 | Х3 | Розетка переносной лампы ПС400 | 1 | 1 | 30 ₽ - 430 ₽ | |
| РШ2 | РШ2 | Розетки штепсельная ПС325-100, ПС326-100 | 2 | 2 | - | |
| Ф3 | Ф3 | Фонарь заднего хода 211.3711 | 1 | 1 | - | |
| ФН31 | ФН31 | Фонарь освещения номерного знака ФП134-Б | 2 | 2 | - | |
| ФН32 | ФН32 | Фонарь освещения номерного знака ФП134-Б | 2 | 2 | - | |
| ФП1 | ФП1 | Задний фонарь ФП133-АБ | 2 | 2 | - | |
| БГФ2 | БГФ2 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| БГФ3 | БГФ3 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| БГФ4 | БГФ4 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| БГФ5 | БГФ5 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| БГФ6 | БГФ6 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| БГФ7 | БГФ7 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| БГФ8 | БГФ8 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| В1 | В1 | Выключатель питания | 2 | 2 | - | |
| В2 | В2 | Выключатель освещения | 2 | 2 | - | |
| БГФ1 | БГФ1 | Боковой габаритный фонарь 431.3731010 | 8 | 8 | - | |
| ФП2 | ФП2 | Задний фонарь ФП133-АБ | 2 | 2 | - | |
| ЭПК1 | ЭПК1 | Клапан электромагнитный | 2 | 2 | - | |
| ЭПК2 | ЭПК2 | Клапан электромагнитный | 2 | 2 | - | |
| КС1 | КС1 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 5 | 5 | - | |
| КС2 | КС2 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 5 | 5 | - | |
| КС3 | КС3 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 5 | 5 | - | |
| КС4 | КС4 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 5 | 5 | - | |
| КС5 | КС5 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 5 | 5 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
