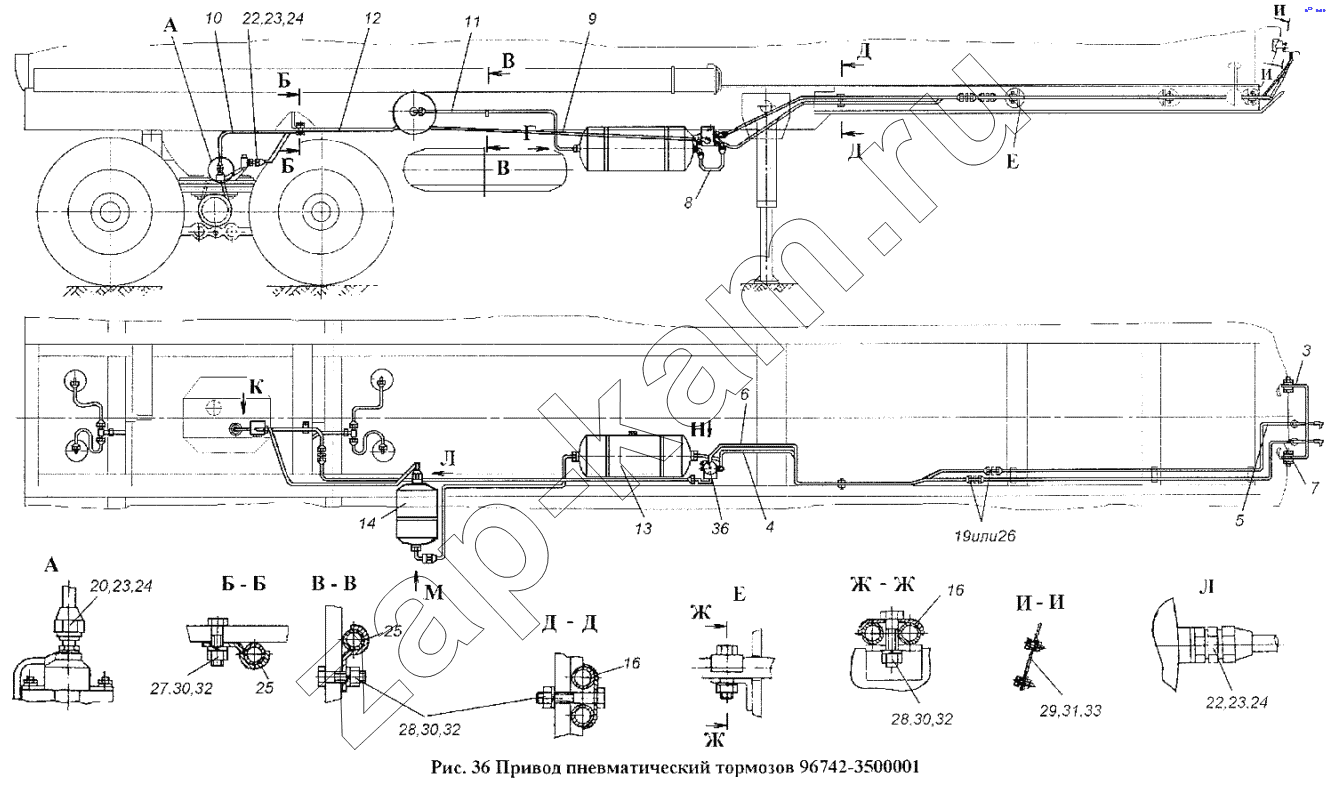

Привод пневматический тормозов 96742-3500001
/ НефАЗ-96741
3
4
5
6
7
8
9
10
11
12
13
14
16
16
19
20
22
22
23
23
23
24
24
24
25
25
26
27
28
28
29
30
30
30
31
32
32
32
33
36
| Поз. | Артикул | Название детали | 96741 | 96742 | |
|---|---|---|---|---|---|
| 1 | 9334-3500042 | Хомут | 2 | 2 | |
| 3 | 9674-3500070 | Установка соединительных головок | 1 | 1 | |
| 4 | 96742-3506186 | Трубка управляющей магистрали | 1 | 1 | |
| 5 | 96742-3506200 | Трубка управляющей магистрали | 1 | 1 | |
| 6 | 96742-3506232 | Трубка питающей магистрали | 1 | 1 | |
| 7 | 96742-3506236 | Трубка питающей магистрали | 1 | 1 | |
| 8 | 9674-3506242 | Трубка от воздухораспределителя к баллону | 1 | 1 | |
| 9 | 96742-3506264 | Трубка к регулятору тормозных сил | 1 | 1 | |
| 10 | 9674-3506268 | Трубка к регулятору тормозных сил | 1 | 1 | |
| 11 | 96742-3506276 | Трубка от ресивера к дополнительному ресиверу | 1 | 1 | |
| 12 | 96742-3506278 | Трубка от дополнительного ресивера к ускорительному крану | 1 | 1 | |
| 13 | 9674-3513015 | Баллон воздушный емкостью 40 л | 1 | 1 | |
| 14 | 96742-3513025 | Баллон воздушный емкостью 20 л | 1 | 1 | |
| 16 | 9674-3500035 | Скоба | 4 | 4 | |
| 17 | 96741-3506092-10 | Тройник ввертной | 1 | 1 | |
| 19 | 96741-3522165 | Штуцер | 3 | 3 | |
| 20 | 9674-3522169 | Штуцер | 3 | 3 | |
| 22 | 96742-3522175 | Штуцер | 2 | 2 | |
| 23 | 96741-3506527 | Кольцо уплотнительное | 25 | 25 | |
| 24 | 96741-3506547 | Скоба | 25 | 25 | |
| 25 | 9674-3700073 | Скоба | 2 | 2 | |
| 26 | 864814-П29 | Штуцер проходной 12 | 3 | 3 | |
| 27 | 1/60434/21 | Болт | 3 | 3 | |
| 28 | 1/60438/21 | Болт М8-6gх30 | 4 | 4 | |
| 29 | 1/13069/21 | Болт ТЕМ10х1,25-6gх30 | 6 | 6 | |
| 30 | 1/61008/11 | Гайка М8 | 7 | 7 | |
| 31 | 1/21647/11 | Гайка | 12 | 12 | |
| 32 | 1/05166/70 | Шайба пружинная 8 | 7 | 7 | |
| 33 | 1/05168/70 | Шайба пружинная 8 | 12 | 12 | |
| 36 | 11.3531010-70 | Клапан воздухораспределительный | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
