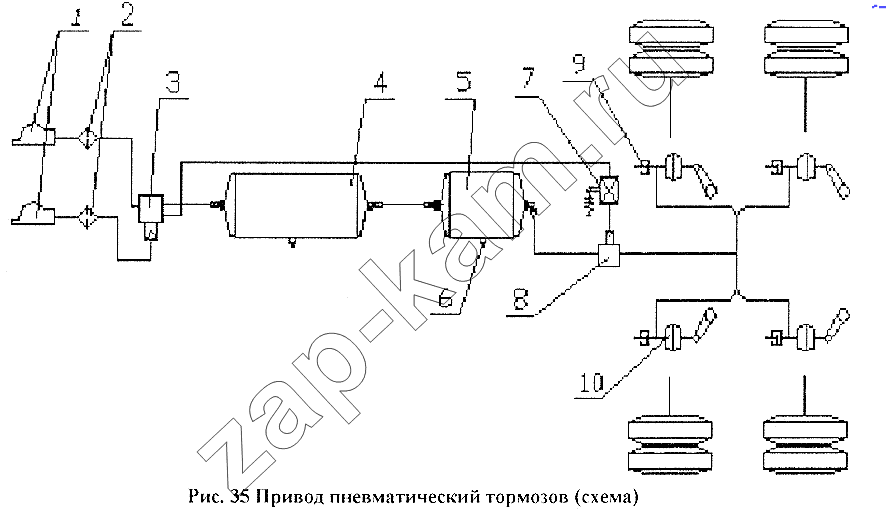

Привод пневматический тормозов (схема)
/ НефАЗ-96741

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано Установка шкафа арматурного 96741-8027010, 96742-01-8027010 Замок с защелкой 96741-01-8027050 Установка сливо-наливного устройства 97641-8000050-20 Установка сливо-наливного устройства 96741-01-8000050-20 Затвор поворотный ду-80 6606-8025010 Фильтр 96741-01-8029010 Клапан нижний 6606-8026050 Клапан нижний 6606-8026050-20 Привод ручной 96741-01-8026300 Установка системы управления нижними клапанами 96741-8020010-20 Клапан предохранительный 6606-8026200 Насос самовсасывающий вихревой ЖН.30-Л-У2 Установка гидромотора 96741-01-8000090 Гидромотор шестеренный ГМШ 32-3-л-00 Установка маслопроводов 96741-01-1922010-20 Установка лестницы и поручня 96741-8210030 ,96742-03-8210030 Установка брызговика 9674-8511036 Пенал в сборе 9674-8520010 Корпус цистерны 96741-8513020, 96742-03-8513020 Корпус цистерны 96742-8513020 Горловина в сборе 96741-8513100 Крышка горловины 96741-8513110 Ось со ступицами и тормозами 96741-2410002, 96741-2410003 Установка заднего буфера 96741-2804001, 96742-2804001 Установка тележки 96741-2822001, 96742-2822001 Тележка 96741-2822010, 96742-2822010 Подвеска 96741-2910002, 9334-2910002 Подвеска 96741-2910002, 9334-2910002 Кронштейн балансира задней подвески с осью 5320-2918052 Башмак рессоры 5320-2918068-10 Рессора 4310-2912012 Штанга реактивная 96741-2919012 Ось со ступицами и тормозами 96741-241000, 96741-2410003 Ступица с тормозным барабаном 65115-3104010 Ступица с барабаном 5511-3104010-02 Установка бездисковых колес Установка дисковых колес Колесо с шиной 96741-3101010 Колесо с шиной 5320-3100001 Установка запасного колеса 9674-3105001 Кронштейн с тормозной камерой, опора разжимного кулака 96741-3502120, 96741-3502121 Тормозная камера 96741-3519210 Рычаг регулировочный 96741-3501136 Установка привода стояночного тормоза 96742-3508001 Привод передний 9674-3508110 Ось со ступицами и тормозами 96741-2410002, 96741-2410003 Тележка подкатная 96741-0001120, 96742-0001120 Привод пневматический тормозов (схема) Привод пневматический тормозов 96742-3500001 Привод пневматический тормозов 96742-3500001 Установка соединительных головок 9674-3500070 Трубки магистрали пневмопривода Электрическая схема соединений ППЦ с двумя отсеками Электрическая схема соединений ППЦ с тремя отсеками Электрическая схема соединений щитка приборов первого отсека Электрическая схема соединений щитка приборов второго отсека для ППЦ с двумя отсеками и третьего отсека для ППЦ с тремя отсеками Установка задних фонарей 96741-3716010 Установка передних и контурных фонарей 96742-3717020 Пучок проводов задних фонарей правый 96741-3724032 Пучок проводов задних фонарей левый 96741-3724030 Щиток управления 96741-3718300, 96742-3718300 Коробка соединительная 96741-3719010 Датчик уровня жидкости 96741-3827010 Плита опорная в сборе 9674-2704210, 96742-2704210 Установка опорного устройства 96741-2720001 Опорное устройство левое 96741-2700035 Опорное устройство правое 96741-2700036 Замок с защелкой 9674-3919040 Установка огнетушителя 96741-3910165 Установка ящика ЗИП 9674-3919010 Установка противооткатных упоров 96741-3926010 Заземляющее устройство 9674-3910050 Гидравлическая схема работы технологического оборудования ППЦ с двумя отсеками без насоса Гидравлическая схема работы технологического оборудования ППЦ с двумя отсеками с насосом Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками без насоса Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками с насосом Общий вид ППЦ-96741-0000010, 96741-0000020 Общий вид ППЦ-96741-0000010-01, ППЦ-96741-0000021 Общий вид ППЦ 96742-0000010 Общий вид ППЦ 96742-0000010-01 Общий вид ППЦ 96742-0000010-03 Общий вид ППЦ 96742-0000011-03 Болты, гайки Гайки, шайбы, винты Прочее

1

1

2

3

4

5

6

7

8

9

10

Поз.	Артикул		Название детали	96741	96742	Цена
1	100-3521110		Головка соединительная типа «Палм»	1	1	-
1	100-3521111		Головка соединительная типа «Палм»	1	1	-
2	12.3511310		Фильтр магистральный	2	2	-
3	11.3531010-70		Клапан воздухораспределительный	1	1	-
4	9674-3513015		Баллон воздушный емкостью 40 л	1	1	-
5	96742-3513025		Баллон воздушный емкостью 20 л	1	1	-
6	100-3513110		Кран слива конденсата	2	2	-
7	Г-100-3533010		Регулятор тормозных сил	1	1	-
8	100-3518010		Клапан ускорительный	1	1	по запросу - 3 490 ₽
Клапан ускорительный КАМАЗ, МАЗ, ЗИЛ / 100-3518010К по запросу Клапан ЗИЛ,КАМАЗ,МАЗ ускорительный SORL / 100-3518010 по запросу Клапан ускорительный ЗИЛ,КАМАЗ,МАЗ / 100-3518010 по запросу Клапан ускорительный / г. Москва / 100-3518010 900 ₽ Клапан ускорительный / завод / 100-3518010 1 220 ₽ Клапан ускорительный с глушителем / КИТАЙ / 100-3518010-10 1 320 ₽ Клапан ускорительный под шумоглушитель (ан. 35180011620) / SORL / 100-3518010-10 2 610 ₽ Клапан ЗИЛ,КАМАЗ,МАЗ ускорительный РААЗ / 100-3518010 3 280 ₽ Клапан ускорительный КАМАЗ, МАЗ, ЗИЛ с креплением под шумоглушитель / 100-3518010-10 3 490 ₽
9	100-3515310		Клапан контрольного вывода	2	2	-
10	96741-3519210		Тормозная камера	4	4	-

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
