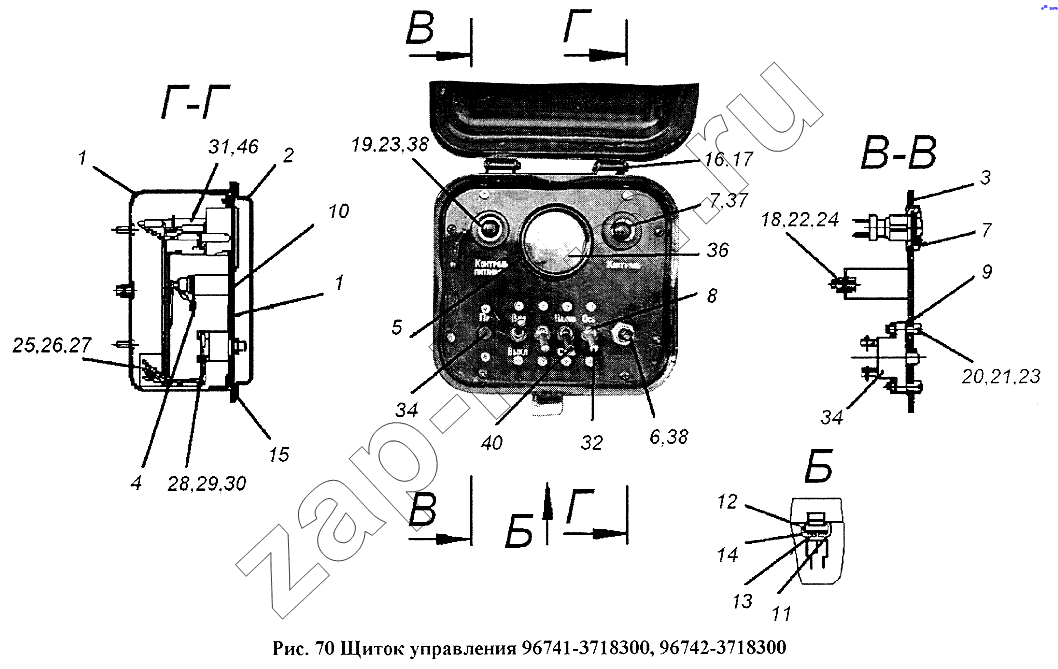

Щиток управления 96741-3718300, 96742-3718300
/ НефАЗ-96741
1
1
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
34
34
36
37
38
38
| Поз. | Артикул | Название детали | 96741 | 96742 | Цена | |
|---|---|---|---|---|---|---|
| 1 | 9674-3718210-10 | Корпус | 1 | - | ||
| 1 | 96742-3718210 | Корпус | 1 | - | ||
| 2 | 96741-3718220 | Крышка | 1 | - | ||
| 2 | 9674-3718220 | Крышка | 1 | - | ||
| 3 | 9674-3718233 | Панель | 1 | - | ||
| 3 | 9674-3718233-10 | Панель | 1 | - | ||
| 4 | 96741-3718315 | Плата монтажная | 1 | - | ||
| 5 | 9674-3718237 | Прокладка | 1 | - | ||
| 6 | 9674-3718238 | Прокладка | 1 | - | ||
| 7 | 9674-3718243 | Прокладка | 1 | 1 | - | |
| 8 | 9674-3718244 | Прокладка | 1 | - | ||
| 9 | 9674-3718245 | Прокладка | 1 | 1 | - | |
| 10 | 9674-3718246 | Фальшпанель | 1 | - | ||
| 11 | 9674-3718251 | Рычаг | 1 | 1 | - | |
| 12 | 9674-3718252 | Скоба | 1 | 1 | - | |
| 13 | 9674-3718253 | Пружина | 1 | 1 | - | |
| 14 | 9674-3718254 | Ось (Проволока 2,0-ОС ГОСТ 3282-74) | 1 | 1 | - | |
| 15 | 9674-3718255 | Прокладка | 1 | 1 | - | |
| 16 | 9674-3718256 | Шайба замковая | 2 | 2 | - | |
| 17 | 9674-3718257 | Ось | 2 | 2 | - | |
| 18 | 1/09022/21 | Болт М6-6gх16 | 3 | 2 | - | |
| 19 | 1/32719/01 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | 16 | 16 | - | |
| 20 | 1/32724/03 | Винт ТС с крестообразным шлицем М4-6gх20 | 2 | 2 | - | |
| 21 | 1/07940/11 | Гайка | 10 | 10 | - | |
| 22 | 1/58962/11 | Гайка М6-6Н | 3 | 2 | - | |
| 23 | 1/11953/70 | Шайба пружинная 4 | 18 | 18 | - | |
| 24 | 1/05164/70 | Шайба пружинная 6 | 3 | 3 | - | |
| 25 | 02-6,3-06 | Колодка 02-6,3-06 | 1 | 2 | - | |
| 26 | 03-6,3-12 | Штырь | 1 | 6 | - | |
| 27 | 02-6,3-12 | Гнездо | 6 | 6 | - | |
| 28 | [Наконечник 04,2] | Наконечник 04,2 | 12 | 12 | - | |
| 29 | [Наконечник 05,5] | Наконечник 05,5 | 2 | 2 | - | |
| 30 | [Наконечник 06,5] | Наконечник 06,5 | 3 | 3 | - | |
| 31 | [Лампа А-24-1 ГОСТ2023,1-88] | Лампа А-24-1 ГОСТ2023,1-88 | 2 | 2 | - | |
| 32 | 46.3710 ТУ37.003.1079-81 | Выключатель 46.3710 ТУ37.003.1079-81 | 3 | 3 | - | |
| 33 | ВК322 ТУ37.003.402-73 | Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73 | 1 | 1 | - | |
| 34 | ПР310 ТУ37.003.008-80 | Предохранитель ПР310 ТУ37.003.008-80 | 1 | 1 | - | |
| 35 | [Переключатель 51.3709 ТУ37.003.1079-81] | Переключатель 51.3709 ТУ37.003.1079-81 | 1 | 1 | - | |
| 36 | УБ170 | Указатель уровня топлива ТУ37.003.614-79 | 1 | 1 | - | |
| 37 | 123.3803 | Фонарь контрольной лампы ТУ37.003.293-72 | 1 | 1 | - | |
| 38 | 124.3803 | Фонарь контрольной лампы ТУ37.003.1418-94 | 1 | 1 | - | |
| 39 | ЛВ211-329 | Патрон ТУ37.003.689-75 | 2 | 2 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
