Установка маслопроводов 96741-01-1922010-20
/ НефАЗ-96741

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

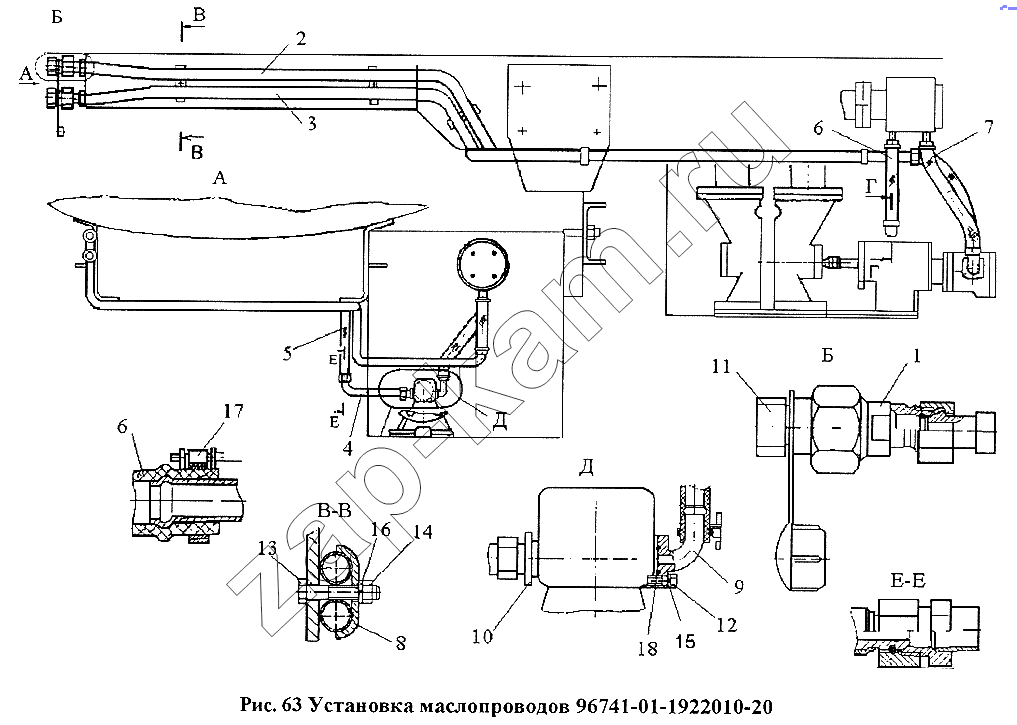

Схема/чертеж: Установка маслопроводов 96741-01-1922010-20 / НефАЗ-96741
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали 9674196742 Цена
1 Н.036.57.000 Устройство запорное 22 -
2 96741-01-1922030-20 Труба высокого давления 11 -
3 96741-01-1922040-20 Труба низкого давления 11 -
4 96741-01-1922050 Труба высокого давления 11 -
5 55102-8609090 Рукав высокого давления 11 -
6 96742-01-1922014 Рукав низкого давления 11 -
7 96742-01-1922015 Рукав низкого давления 11 -
8 9674-3700065 Скоба 66 -
9 5511-8604087 Патрубок 11 -
10 5511-8604088 Штуцер 11 -
11 5511-8607086 Пробка транспортная самонарезная 22 -
12 1/60439/21 Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, H=5,5) 88 -
13 1/12347/21 Болт ТЕМ10х1,25-6gх45 66 -
14 1/21647/11 Гайка 66 -
15 1/05166/70 Шайба пружинная 8 88 -
16 1/05168/70 Шайба пружинная 8 66 -
17 1/02906/90 Хомут 40 44 -
18 Кольцо 034-038-25-2-2 Кольцо 034-038-25-2-2 22 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
