Установка опорного устройства 96741-2720001
/ НефАЗ-96741

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

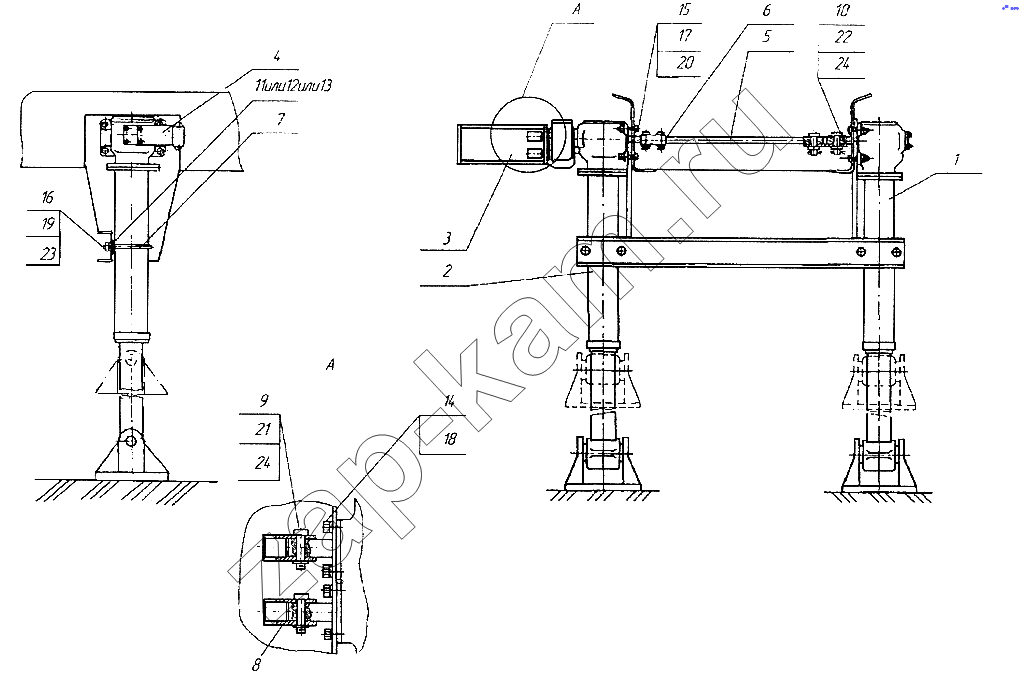

Схема/чертеж: Установка опорного устройства 96741-2720001 / НефАЗ-96741
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
Поз. Артикул Название детали 9674196742 Цена
1 96741-2720035 Опорное устройство левое 11 -
2 96741-2720036 Опорное устройство правое 11 -
3 96741-2720020 Кронштейн в сборе 11 -
4 96741-2720025 Кронштейн 11 -
5 96741-2720028 Вал 11 -
6 9674-2720040 Муфта 22 -
7 96741-2720065 Стремянка 22 -
8 9674-2720044 Муфта соединительная 22 -
9 9674-2720045 Палец 22 -
10 9674-2720052 Палец 44 -
11 96741-2720070 Пластина -
12 96741-2720071 Пластина -
13 96741-2720072 Пластина -
14 1/60436/21 Болт М8-6gх25 1010 -
15 1/59811/21 Болт ТЕМ16х1,5-6gх60 88 -
16 1/21640/11 Гайка М14х1,5-6Н 44 -
17 1/21641/11 Гайка М16х1,5-6Н 88 -
18 1/05166/70 Шайба пружинная 8 1010 -
19 1/05171/71 Шайба пружинная 14 44 -
20 1/05172/71 Шайба пружинная 16 88 -
21 1/05196/01 Шайба плоская 8х17 22 -
22 1/26386/01 Шайба плоская 10х18 44 -
23 1/05201/01 Шайба плоская 14х26 44 -
24 1/07964/01 Шплинт разводной 3х20 66 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
