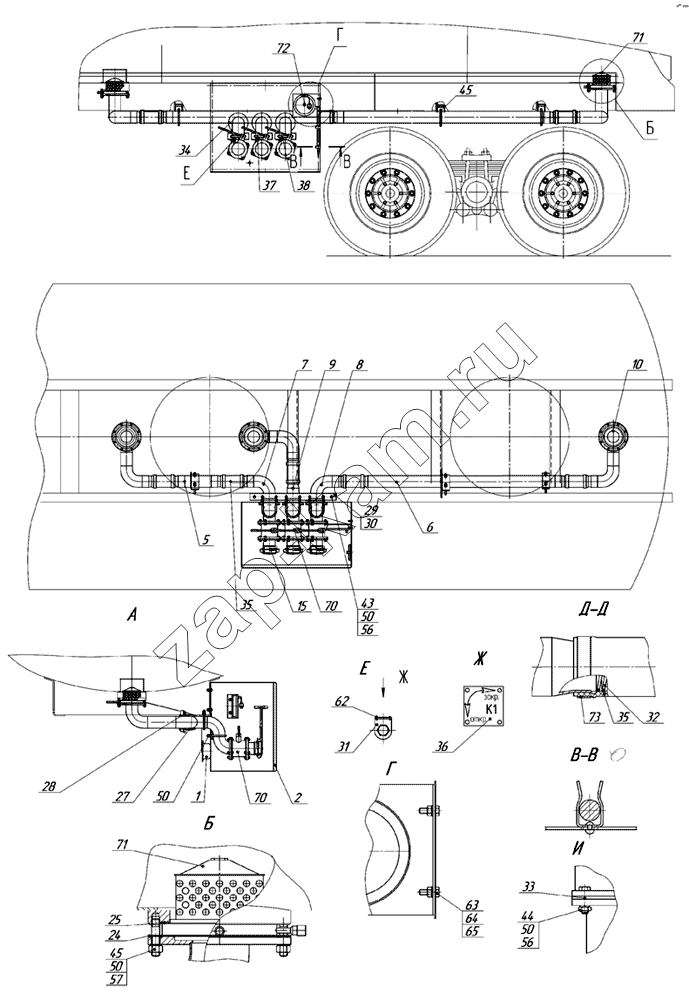

96742-8000050-20 Установка сливо-наливного устройства
/ НефАЗ-96742
1
2
5
6
7
8
9
10
15
24
25
27
28
29
30
31
32
33
34
35
35
36
37
38
43
44
45
45
50
50
50
50
56
56
57
62
63
64
65
70
70
71
72
73
| Поз. | Артикул | Название детали | без насоса | |
|---|---|---|---|---|
| Клей 88нп | Клей 88нп | Клей 88нп ТУ 38-105.540-85 | ||
| 1 | 96742-8020010-03 | Установка системы управления нижними клапанами | 1 | |
| 2 | 96742-8027010-10 | Установка шкафа арматурного | 1 | |
| 5 | 96742-8000070 | Трубопровод | 1 | |
| 6 | 96742-8000080 | Трубопровод | 1 | |
| 7 | 96742-8000085 | Трубопровод левый | 1 | |
| 8 | 96742-8000100 | Трубопровод правый | 1 | |
| 9 | 96742-8000130 | Трубопровод | 1 | |
| 10 | 96742-80000140 | Трубопровод | 3 | |
| 15 | 66061-8000250 | Патрубок в сборе | 3 | |
| 24 | 66052-01-8000057-30 | Прокладка | 3 | |
| 25 | 66052-01-8000058-30 | Прокладка | 3 | |
| 27 | 96741-8000415 | Хомут | 9 | |
| 28 | 96742-8000416 | Прокладка | 9 | |
| 29 | 96931-8000345-06 | Кронштейн | 1 | |
| 30 | 96931-8000346-06 | Прокладка | 1 | |
| 31 | 66065-01-8000054-01 | Стойка | 3 | |
| 32 | 96742-8000045 | Пружина | 6 | |
| 33 | 96741-8000264 | Прокладка | 6 | |
| 34 | 96741-8027012 | Прокладка | 3 | |
| 35 | 8602-8000015-10 | Рукав | 5 | |
| 36 | 66065-01-3903101 | Табличка информационная | 1 | |
| 37 | 66065-01-3903102 | Табличка информационная | 1 | |
| 38 | 66065-01-3903103 | Табличка информационная | 1 | |
| 43 | 1/55404/21 | Болт ТЕМ12-6gх30 | 2 | |
| 44 | 1/58405/31 | Болт ТЕМ16х1,5-6gх50 | 24 | |
| 45 | 1/35301/21 | Шпилька М12х1,25-6gх18х30 | 18 | |
| 50 | 1/61015/11 | Гайка М12х1,25-6Н | 62 | |
| 55 | 1/21641/11 | Гайка М16х1,5-6Н | 24 | |
| 56 | 1/05170/70 | Шайба пружинная 12 | 26 | |
| 57 | 1/051737/73 | Шайба пружинная 16 | 24 | |
| 62 | 1/05315/01 | Заклепка 3х8 | 28 | |
| 63 | Болт ТЕМ6-6gх20 | Болт ТЕМ6-6gх20 (поступает в комплекте ЗУ) | 4 | |
| 64 | Гайка ЕМ6-6Н | Гайка ЕМ6-6Н (в комплекте ЗУ-1.021) | 4 | |
| 65 | Шайба пружинная 6 | Шайба пружинная 6 | 4 | |
| 70 | 3004015044 | Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001 | 3 | |
| 71 | ДКП-90 | Клапан донный пневматический ДКП-90 | 3 | |
| 72 | ЗУ-1.021А | Заземляющее устройство РИВП453895006 ТУ | 1 | |
| 73 | ABA SS 2343/AISI 316 | Скоба 86-91 ABA SS 2343/AISI 316 | 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
