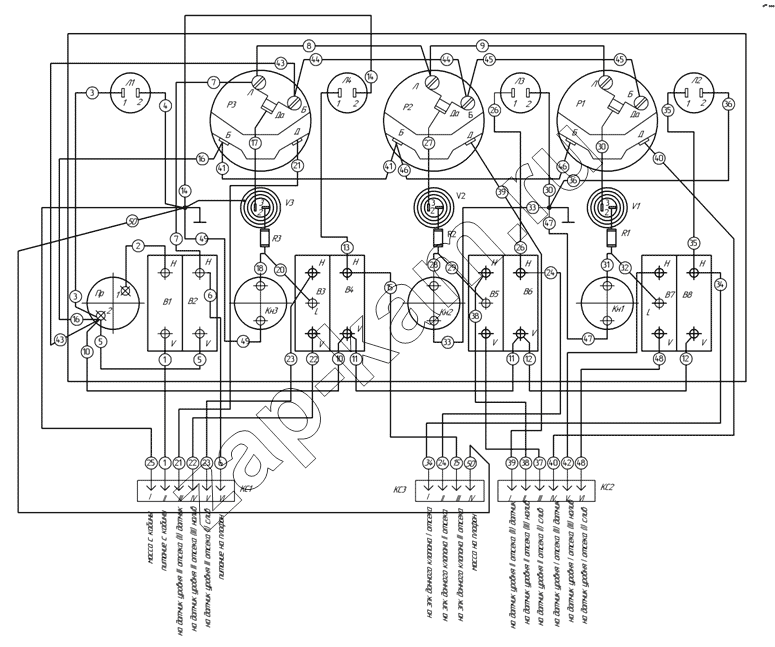

9693-3718400Э4 Схема электрическая щитка
/ НефАЗ-96742
Л
Пр
Л2, Л3,Л4
Л2, Л3,Л4
Л2, Л3,Л4
Л1
КС1, КС2
КС1, КС2
V1, V2, V3
V1, V2, V3
V1, V2, V3
R1, R2, R3
R1, R2, R3
R1, R2, R3
КС3
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
В3, В5, В7
В3, В5, В7
В3, В5, В7
Р1, Р2, Р3
Р1, Р2, Р3
Р1, Р2, Р3
Кн1, Кн2, Кн3
Кн1, Кн2, Кн3
Кн1, Кн2, Кн3
| Поз. | Артикул | Название детали | без насоса | с насосом | |
|---|---|---|---|---|---|
| Л | Л | Лампа А24-1 ГОСТ 2023-88 | 6 | 6 | |
| Пр | Пр | Предохранитель | 1 | 1 | |
| Л2, Л3,Л4 | Л2, Л3,Л4 | Фонарь контрольной лампы 123.3803 ТУ 37.003.293-72 (красный) | 3 | 3 | |
| Л1 | Л1 | Лампа контроля питания | 1 | 1 | |
| КС1, КС2 | КС1, КС2 | Колодка соединительная 0,2-6,3-06 ОСТ 37.003.032-88 | 2 | 2 | |
| V1, V2, V3 | V1, V2, V3 | Тиристоры | 3 | 3 | |
| R1, R2, R3 | R1, R2, R3 | Резистор С2-10-0,5-300 ом ОЖО 467.148 ТУ | 3 | 3 | |
| КС3 | КС3 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | 1 | 1 | |
| В1, В2, В4, В6, В8 | В1, В2, В4, В6, В8 | Выключатель 46.371 ТУ 37.003.1079-81 | 5 | 5 | |
| В3, В5, В7 | В3, В5, В7 | Переключатели режима работ («Налив-Слив») | 3 | 3 | |
| Р1, Р2, Р3 | Р1, Р2, Р3 | Указатели уровня | 3 | 3 | |
| Кн1, Кн2, Кн3 | Кн1, Кн2, Кн3 | Кнопки контроля | 3 | 3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
