96891-01-1922010 Установка маслопроводов
/ НефАЗ-96891-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

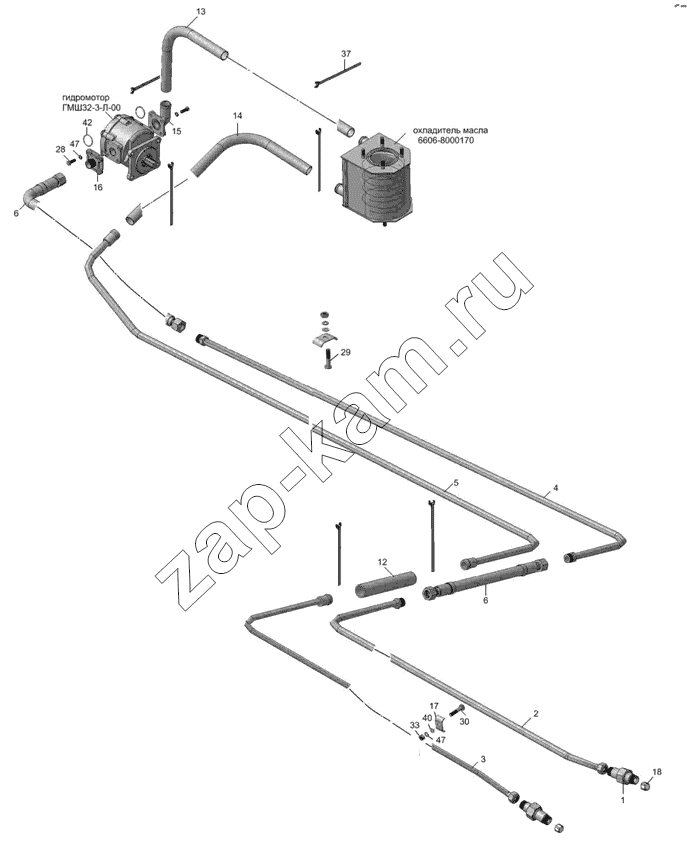

Схема/чертеж: 96891-01-1922010 Установка маслопроводов / НефАЗ-96891-10
ГМШ32-3-Л-00
6606-8000170
1
2
3
4
5
6
6
12
13
14
15
16
17
18
28
29
30
33
37
40
42
47
47
Поз. Артикул Название детали Без насосаС насосом Цена
ГМШ32-3-Л-00 ГМШ32-3-Л-00 Гидромотор -
6606-8000170 6606-8000170 Охладитель масла -
1 Н.036.57.000 Устройство запорное 22 -
2 96891-01-1922030 Трубопровод высокого давления 11 -
3 96891-01-1922040 Трубопровод низкого давления 11 -
4 96891-01-1922060 Трубопровод высокого давления 11 -
5 96891-01-1922070 Трубопровод низкого давления 11 -
6 5511-8609090-01 Рукав высокого давления 22 -
12 96742-01-1922011-20 Рукав низкого давления 11 -
13 96742-01-1922012-20 Рукав низкого давления 11 -
14 96742-01-1922013-20 Рукав низкого давления 11 -
15 5511-8604087 Патрубок 11 -
16 5511-8604088 Штуцер 11 -
17 9674-3700065 Скоба 44 -
18 5511-8607086 Пробка транспортная самонарезная 22 -
28 1/60434/21 Болт 88 -
29 1/60441/21 Болт М8-6gх45 11 -
30 1/60442/21 Болт М8-6gх30 33 -
33 1/61008/11 Гайка М8 44 -
37 1/02912/90 Хомут 50 66 -
40 1/05196/01 Шайба плоская 8х17 44 -
42 034-038-25-2-2 Кольцо 22 -
47 1/05166/70 Шайба пружинная 8 1212 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
