Установка розеток
/ НефАЗ-96891-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

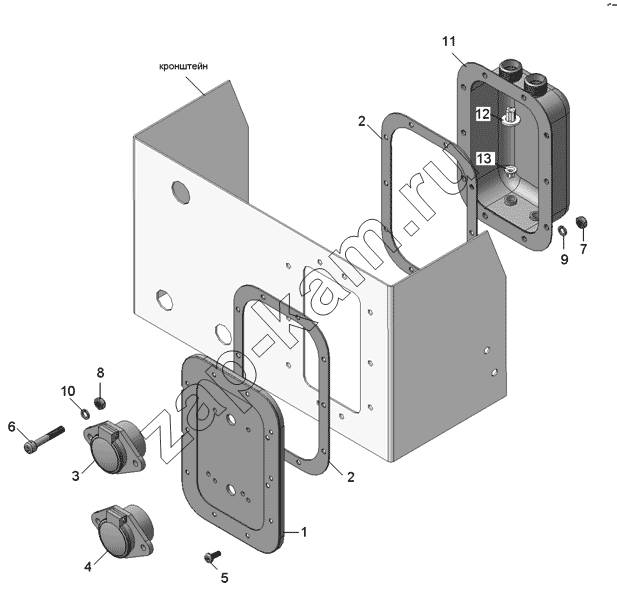

Схема/чертеж: Установка розеток / НефАЗ-96891-10
1
2
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Без насосаС насосом Цена
1 9674-3700072-03 Крышка 11 -
2 9674-3719015 Прокладка 22 -
3 ГОСТ 9200-76 Розетка тип 24S ГОСТ 9200-76 11 -
4 ГОСТ 9200-76 Розетка тип 24S ГОСТ 9200-76 11 -
5 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16 1010 -
6 1/32802/01 Винт ТЕМ-8-6gх50 44 -
7 1/58962/11 Гайка М6-6Н 1010 -
8 1/61008/11 Гайка М8 44 -
9 1/05164/70 Шайба пружинная 6 1010 -
10 1/05166/70 Шайба пружинная 8 44 -
11 96741-3719018 Корпус 11 -
12 9674-3719016 Втулка 22 -
13 9674-3719017 Втулка 22 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
