96741-3719010 Установка коробки соединительной
/ НефАЗ-96894

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

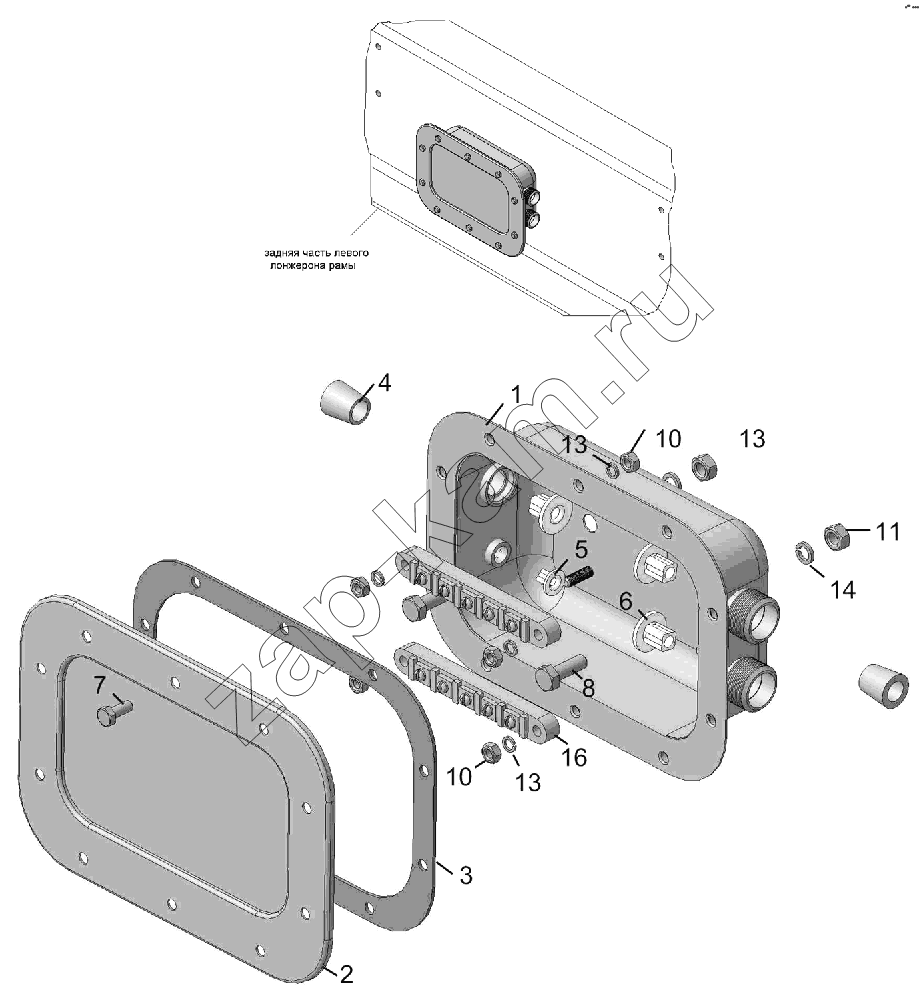

Схема/чертеж: 96741-3719010 Установка коробки соединительной / НефАЗ-96894
1
2
3
4
5
6
7
8
10
10
11
13
13
13
14
16
Поз. Артикул Название детали Кол-во Цена
1 96741-3719014 Крышка 1; -
2 96741-3719015 Корпус 1; -
3 9674-3719015 Прокладка 1; -
4 9674-3700064-01 Втулка 2; -
5 9674-3719017 Втулка 1; -
6 9674-3719016 Втулка 3; -
7 1/09022/21 Болт М6-6gх16 10; -
8 1/60436/21 Болт М8-6gх25 2; -
10 1/58962/11 Гайка М6-6Н 14; -
11 1/61008/11 Гайка М8 2; -
13 1/05164/70 Шайба пружинная 6 14; -
14 1/05166/70 Шайба пружинная 8 2; -
16 4573732004 Панель соединительная 16.3723 2; -
