96894-8210030 Установка лестницы, поручней, площадок
/ НефАЗ-96894

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

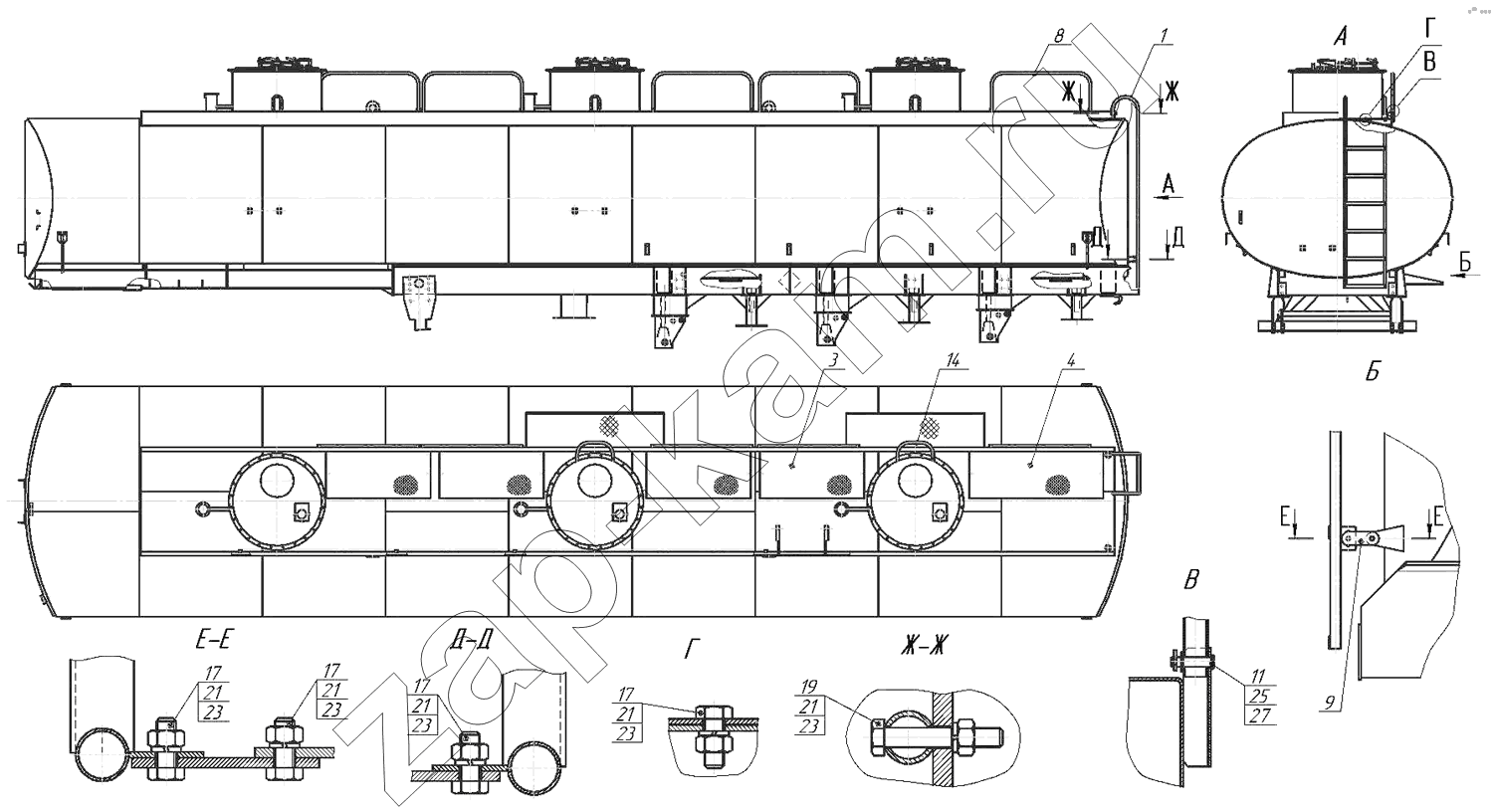

Схема/чертеж: 96894-8210030 Установка лестницы, поручней, площадок / НефАЗ-96894
1
3
4
8
9
11
14
17
17
17
17
19
21
21
21
21
21
23
23
23
23
23
25
27
Поз. Артикул Название детали Кол-во Цена
1 66051-8210060-01 Лестница 1; -
3 66061-8210048 Площадка 4; -
4 8602-8210048 Площадка цистерны 1; -
8 66051-8210056 Поручень 5; -
9 66051-8210058 Пластина 1; -
11 66063-8210089 Ось 10; -
14 66051-8513124 Поручень 2; -
17 1/59707/21 Болт ТЕМ10х1,25-6gх25 23; -
19 1/12880/21 Болт М8х1,25-6gх60 2; -
21 1/21647/11 Гайка 25; -
23 1/05168/70 Шайба пружинная 8 25; -
25 1/26386/01 Шайба плоская 10х18 10; -
27 1/07964/01 Шплинт разводной 3х20 10; -
