96931-01-8027050-04 Шкаф арматурный
/ НефАЗ-96894

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

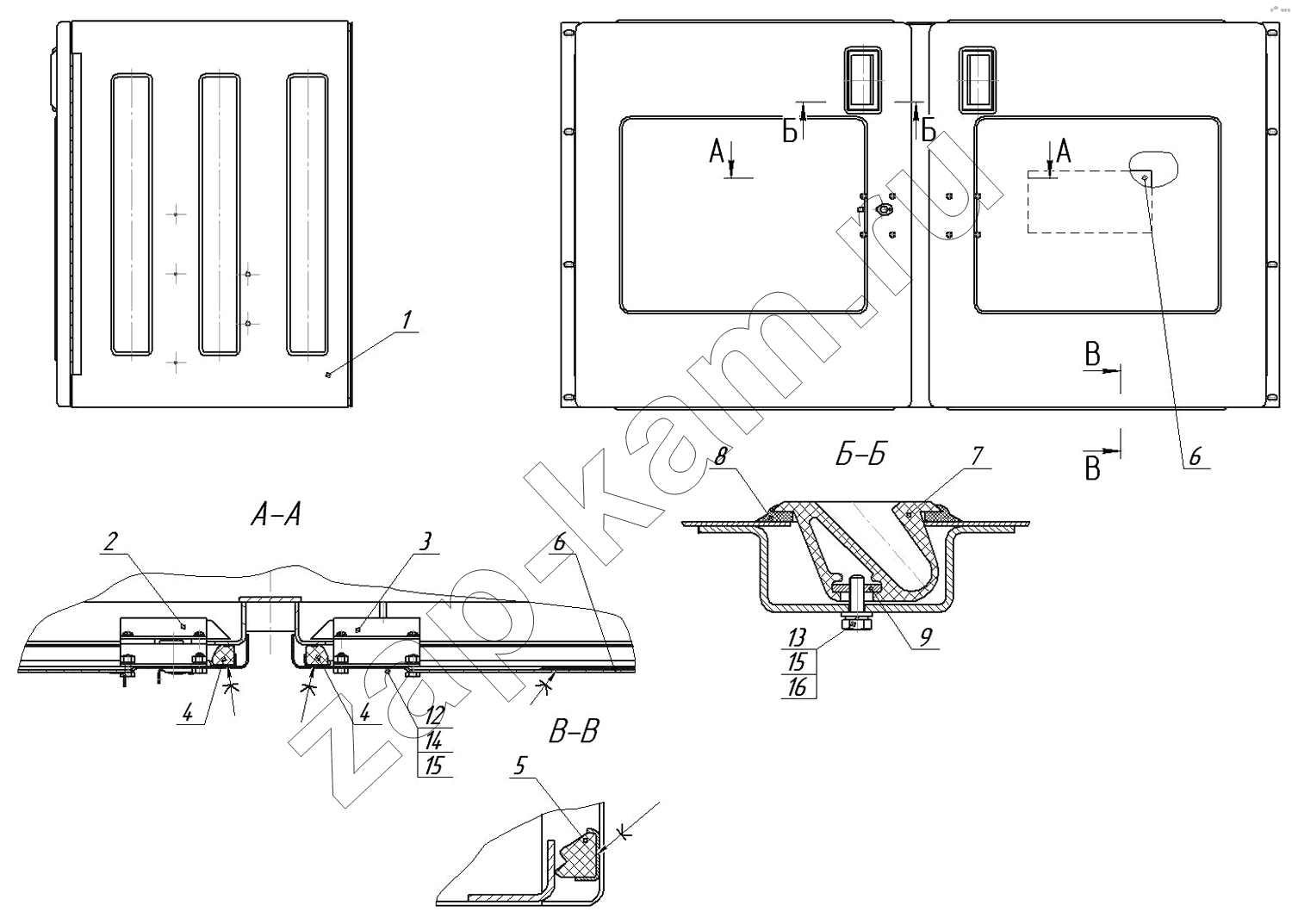

Схема/чертеж: 96931-01-8027050-04 Шкаф арматурный / НефАЗ-96894
1
2
3
4
4
6
6
7
8
9
12
13
14
15
15
16
Поз. Артикул Название детали Кол-во Цена
1 96931-01-8027060-04 Корпус шкафа 1; -
2 9674-3919040 Замок с защелкой типа ЗМЧ 1; -
3 96741-01-8027050 Замок с защелкой 1; -
4 5299-6102061 Ручка 2; -
6 96742-01-8027032 Уплотнитель 4; -
7 96742-01-8027033 Уплотнитель 4; -
8 96742-3903116 Табличка 1; -
9 5299-5405034 Уплотнитель 2; -
12 1/09020/21 Болт ТЕМ6-6gх12 8; -
13 1/09024/21 Болт М6-6gх20 4; -
14 1/58962/11 Гайка М6-6Н 8; -
15 1/05164/70 Шайба пружинная 6 12; -
16 1/05194/01 Шайба 6х15х1,5 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
