96931-3105001 Установка запасного колеса
/ НефАЗ-96894

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

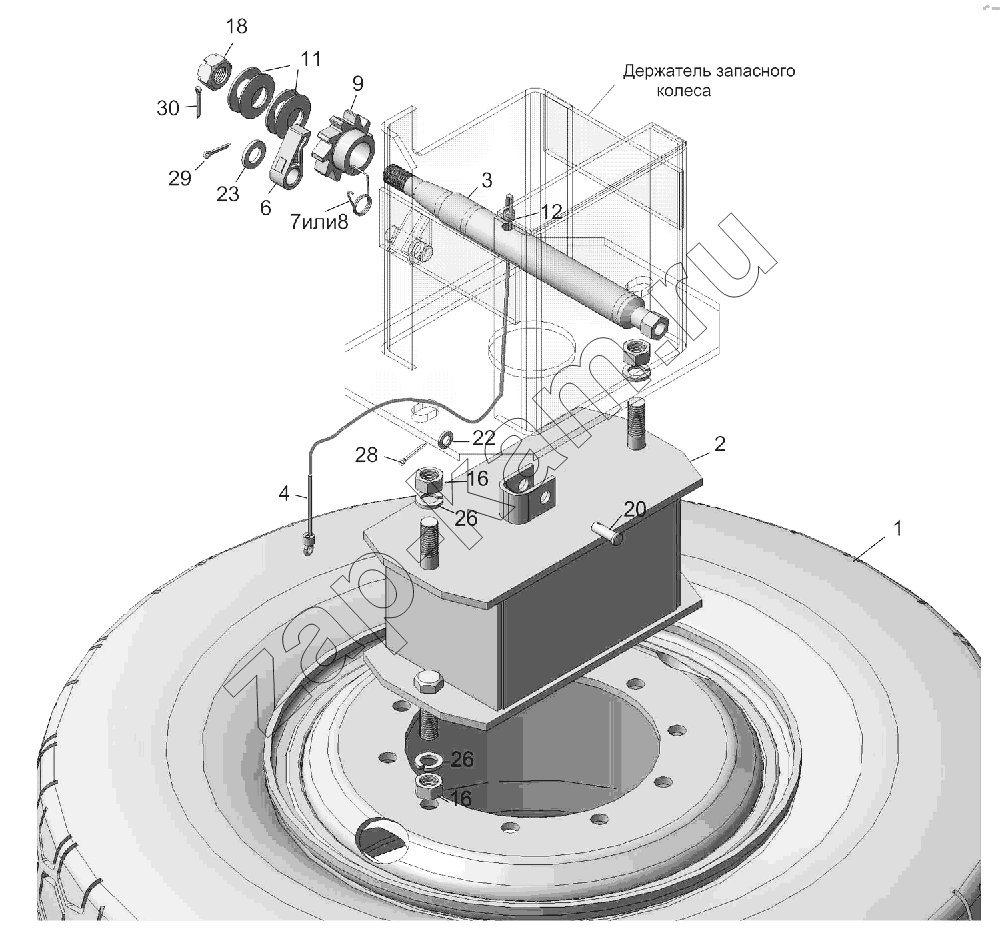

Схема/чертеж: 96931-3105001 Установка запасного колеса / НефАЗ-96894
1
2
3
4
6
7
8
9
11
12
16
16
18
20
22
23
26
26
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 93341-3101020-08 Колесо в сборе 1; -
2 96931-3105010 Держатель запасного колеса 1; -
3 5511-3105840 Вал ворота 1; -
4 9674-3105861 Канат установки запасного колеса 1; -
6 5410-3105885 Защелка ворота держателя 1; -
7 96741-3105899 Пружина защелки ворота держателя запасного колеса 1; -
8 5410-3105899 Пружина защелки ворота держателя запасного колеса 1; -
9 5410-3105903 Храповик ворота держателя запасного колеса 1; -
11 5410-3105907 Пружина тарельчатая ворота держателя запасного колеса ; -
12 5320-3925231 Втулка обжимная 1; -
16 1/21643/11 Гайка ЕМ20х1,5-6Н ; -
18 853514 Гайка Ек М24х1,5-6Н 1; -
20 260087 Палец 12х35 ОСТ37.001.163-75 1; -
22 1/05200/01 Шайба 1; -
23 1/05204/01 Шайба плоская 20х35 1; -
26 1/05174/77 Шайба пружинная 20 ; -
28 1/07969/01 Шплинт разводной 4х25 1; -
29 1/07972/01 Шплинт 5х30 1; -
30 1/07350/01 Шплинт разводной 5х50 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
