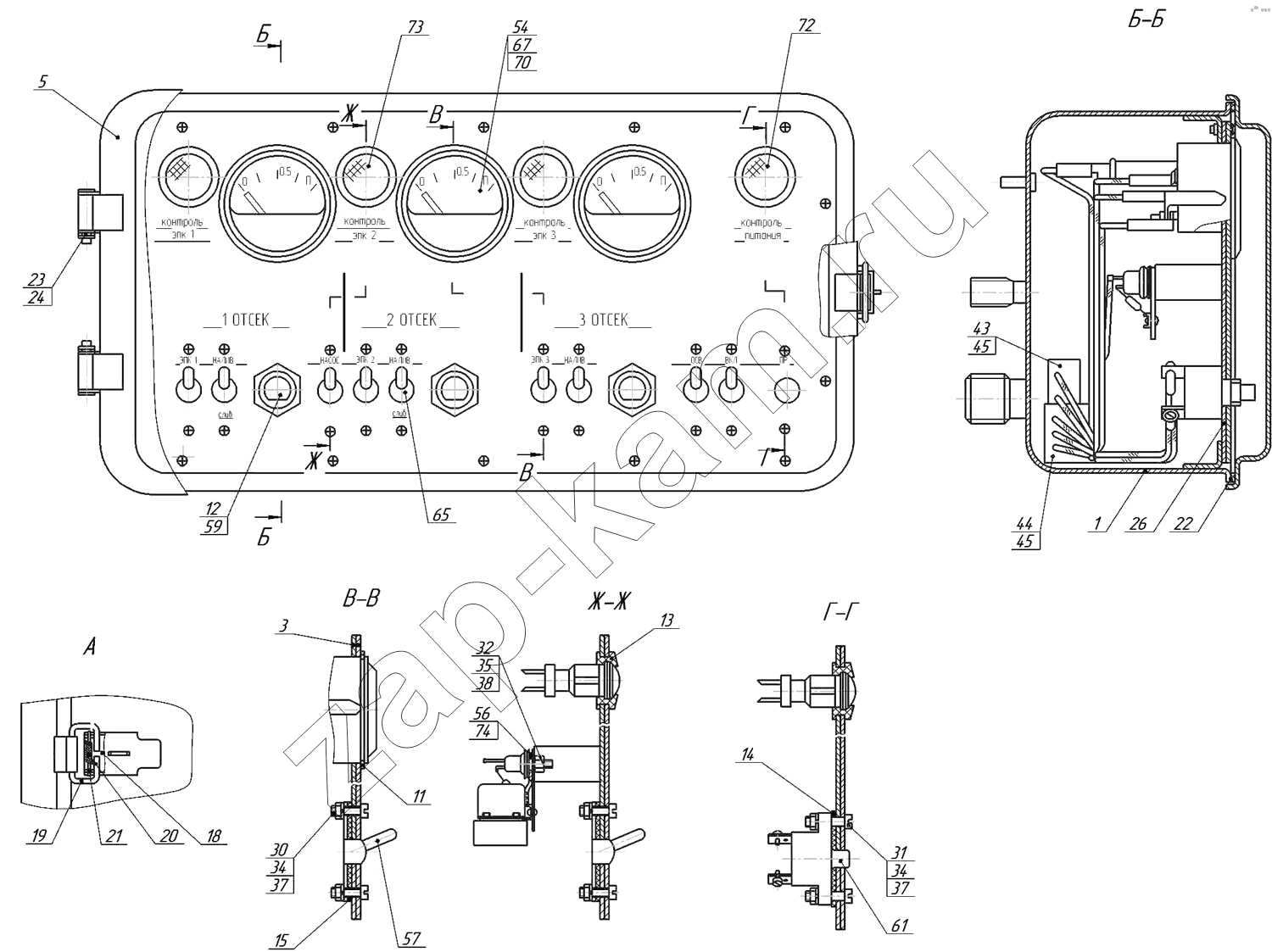

9693-3718400 Щиток управления
/ НефАЗ-96894

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
11
12
13
14
15
18
19
20
21
22
23
24
26
30
31
32
34
34
35
37
37
38
43
44
45
45
54
56
57
59
61
65
67
70
72
73
74
Поз. Артикул Название детали Кол-во
1 9693-3718410 Корпус 1;
3 9693-3718417 Панель в сборе 1;
5 9693-3718421 Крышка 1;
11 9674-3718237 Прокладка 3;
12 9674-3718238 Прокладка 3;
13 9674-3718243 Прокладка 4;
14 9674-3718244 Прокладка 1;
15 9674-3718245 Прокладка 8;
18 9674-3718251 Рычаг 1;
19 9674-3718252 Скоба 1;
20 9674-3718253 Пружина 1;
21 9674-3718254 Ось (Проволока 2,0-ОС ГОСТ 3282-74) 1;
22 9693-3718413 Прокладка 1;
23 9674-3718256 Шайба замковая 2;
24 9674-3718257 Ось 2;
26 9693-3718419 Фальшпанель 1;
30 1/32719/01 Винт ТС с крестообразным шлицем 10530 М4-6gх10 32;
31 1/32724/01 Винт 2;
32 1/09021/21 Болт 2;
34 1/07940/11 Гайка 18;
35 1/58962/11 Гайка М6-6Н 2;
37 1/11953/70 Шайба пружинная 4 34;
38 1/05164/70 Шайба пружинная 6 2;
43 4573739008 Колодка штыревая 02-6,3-06 1;
44 4573739011 Колодка штыревая 02-6,3-06 2;
45 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88 15;
46 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88 17;
47 4573738007 Гнездо 02-6,3-13 ОСТ 37.003.032-88 6;
49 4573738526 Наконечник 14;
50 4573738527 Наконечник 6;
51 4573738554 Наконечник 4;
52 4573738552 Наконечник ф 4,2 ОСТ 37.003.040-81 9;
53 4573738537 Наконечник 1;
54 А-24-1 Лампа 6;
56 С2-10-0,5-300 Резистор С2-10-0,5-300 ом 3;
57 4573734498 Выключатель 46.3710 5;
59 4573734131 Кнопка контроля схемы сигнализации ВК322 3;
61 4573731137 Предохранитель 292.3722 ТУ37.003.1415-92 1;
65 4573731073 Переключатель 51.3709 3;
67 4573721147 Указатель уровня топлива УБ 170 3;
70 ЛВ211-329 Патрон ТУ37.003.689-75 6;
72 4573747274 Фонарь контрольной лампы 124.3803 1;
73 4573747279 Фонарь контрольной лампы 123.3803 3;
74 Тиристор Тиристор 3;
77 ПГВА-0,75 Провод ПГВА-0,75 ;
79 Трубка Трубка ;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
