96896-05-8000300 Установка насоса
/ НефАЗ-96896-0110411

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

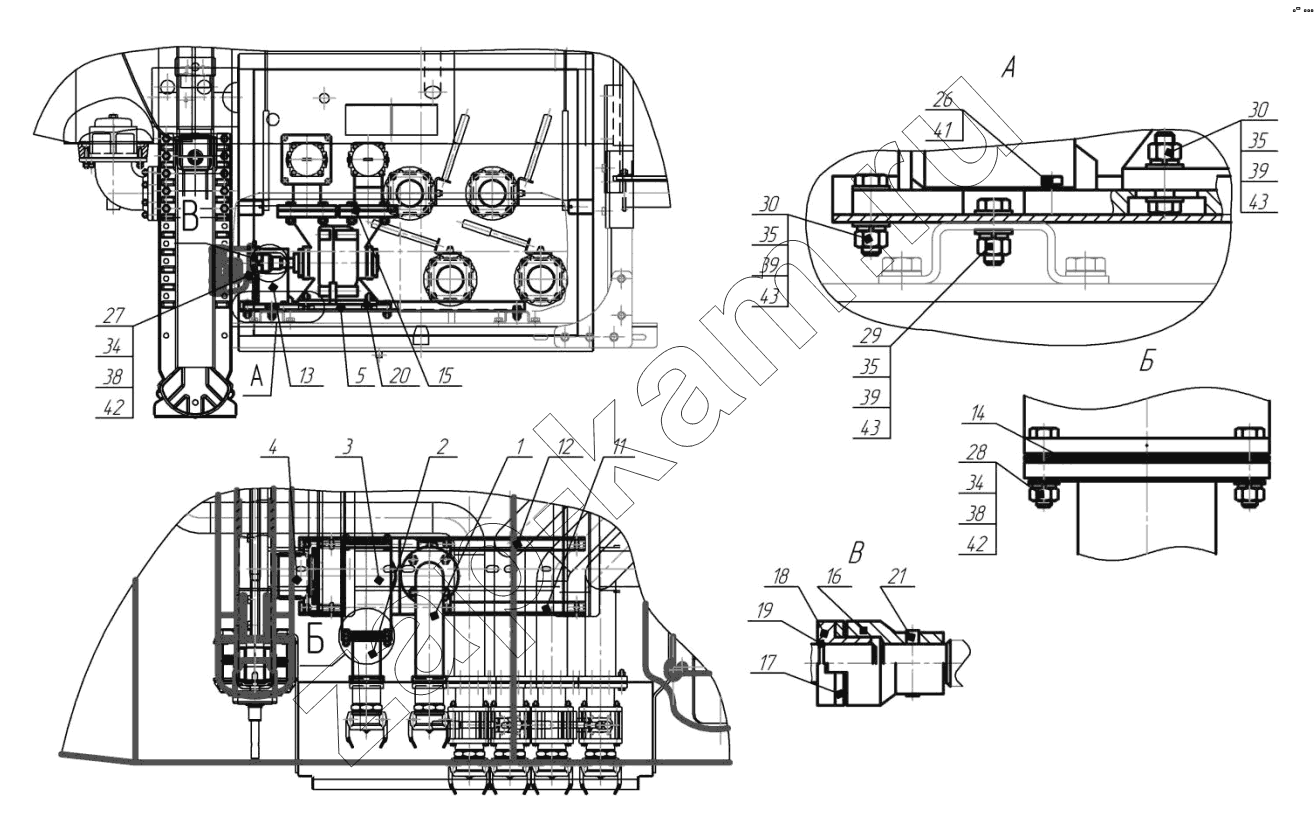

Схема/чертеж: 96896-05-8000300 Установка насоса / НефАЗ-96896-0110411
1
2
3
4
5
11
12
13
14
15
16
17
18
19
20
21
26
27
28
29
30
30
34
34
35
35
35
39
39
39
41
42
42
43
43
43
Поз. Артикул Название детали Кол-во Цена
1 96895-05-8000310 Трубопровод 1; -
2 96895-05-8000320 Трубопровод 1; -
3 96895-02-8029010 Фильтр 1; -
4 ГМШ32-3-Л-00 Гидромотор 1; -
5 96896-05-8000185 Основание в сборе 1; -
11 96896-05-8000301 Уголок 1; -
12 96896-05-8000302 Уголок 1; -
13 96895-02-8000181 Кожух 1; -
14 96741-01-8000056 Прокладка 1; -
15 96741-01-8000052 Прокладка 2; -
16 5511-4202062-20 Полумуфта 1; -
17 5511-4202064 Компенсатор 1; -
18 9676-8000413 Полу муфта 1; -
19 5511-4202081 Кольцо стопорное 1; -
20 96741-01-8000055 Прокладка 6; -
21 96741-01-8000058 Штифт 1; -
26 1/60432/21 Болт М8-6gх16 2; -
27 1/13070/21 Болт ТЕМ10х1,25-6gх40 4; -
28 1/12347/21 Болт ТЕМ10х1,25-6gх45 4; -
29 1/55405/21 Болт ТТЕМ10х1,25-6gх35 4; -
30 1/55406/21 Болт М12х1,25-6gх40 4; -
31 1/59811/21 Болт ТЕМ16х1,5-6gх60 8; -
34 1/21647/11 Гайка 8; -
35 1/61015/11 Гайка М12х1,25-6Н 12; -
36 1/21641/11 Гайка М16х1,5-6Н 8; -
39 1/05200/01 Шайба 20; -
41 1/05166/77 Шайба пружинная 8 2; -
42 1/05168/70 Шайба пружинная 8 8; -
43 1/05170/70 Шайба пружинная 12 12; -
44 1/05172/70 Шайба пружинная 16 8; -
45 1СВН-80А-Л-У2 Насос самовсасывающий 1СВН-80А-Л-У2 1; -
45 ВСН-80-Л Насос ВСН-80-Л 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
