96896-8530010 Установка боковой защиты
/ НефАЗ-96896-0110411

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

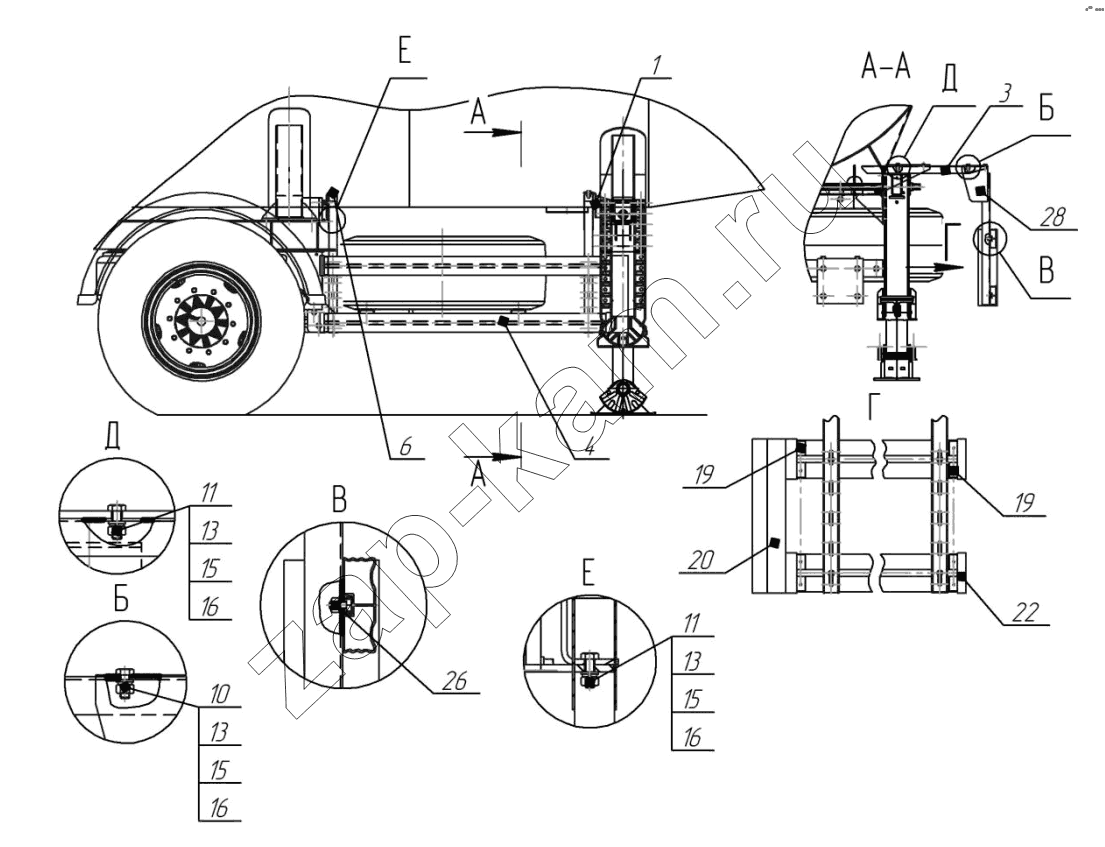

Схема/чертеж: 96896-8530010 Установка боковой защиты / НефАЗ-96896-0110411
1
3
4
6
10
11
11
13
13
13
15
15
15
16
16
16
19
19
20
22
26
28
Поз. Артикул Название детали Кол-во Цена
1 96896-8530014 Кронштейн 1; -
3 96895-8530016-04 Кронштейн горизонтальный 2; -
4 96896-8530018 Профиль 2; -
6 96896-8530019 Швеллер 1; -
10 356-70510 Болт М10-6gх25 4; -
11 1/13069/21 Болт ТЕМ10х1,25-6gх30 6; -
13 1/21647/11 Гайка 10; -
15 1/26468/01 Шайба плоская 8х25х2 10; -
16 1/05168/77 Шайба пружинная 10; -
19 1/28388/90 Заклепка односторонняя 3х6 10; -
20 ТК1035 Соединитель боковой защиты 1; -
22 ТК1095 Заглушка профиля боковой защиты 2; -
26 ТК1390 Пластина крепления бок. защиты 4; -
28 ТК3017 Кронштейн вертикальный 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
