96894-2804010 Установка заднего буфера
/ НефАЗ-96931-10-07

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

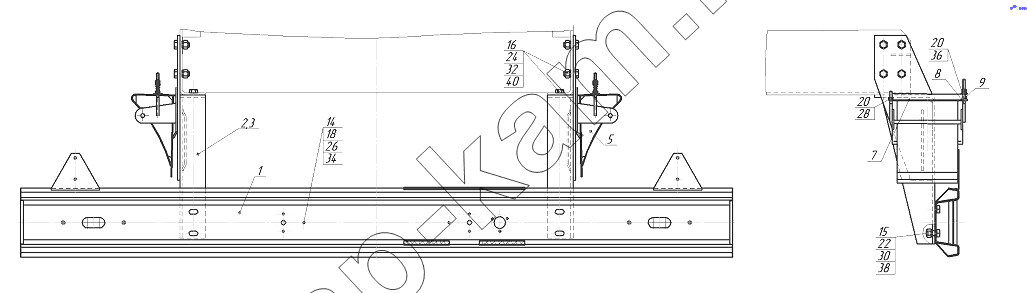

Схема/чертеж: 96894-2804010 Установка заднего буфера / НефАЗ-96931-10-07
1
2
3
5
7
8
9
14
15
16
18
20
20
22
24
26
28
30
32
34
36
38
40
Поз. Артикул Название детали Кол-во Цена
1 96894-2804020 Буфер 1; -
2 96931-2804030-07 Кронштейн 1; -
3 96931-2804031-07 Кронштейн 1; -
5 9674-3927010 Упор противооткатный 2; -
7 96741-3926012 Ограничитель 2; -
8 96741-3926013 Скоба 2; -
9 ПР 00.00.411 Пружина 2; -
14 1/09022/21 Болт М6-6gх16 2; -
15 1/14083/21 Болт ТЕМ14х1,5-6gх35 4; -
16 1/13762/21 Болт М16х 1,5-6gх35 12; -
18 1/58962/11 Гайка М6-6Н 2; -
20 1/61008/11 Гайка М8 6; -
22 1/21640/11 Гайка М14х1,5-6Н 4; -
24 1/21641/11 Гайка М16х1,5-6Н 12; -
26 1/05164/70 Шайба пружинная 6 2; -
28 1/05166/70 Шайба пружинная 8 2; -
30 1/05171/73 Шайба пружинная 14 4; -
32 1/05172/70 Шайба пружинная 16 12; -
34 1/05194/01 Шайба 6х15х1,5 2; -
36 1/05196/01 Шайба плоская 8х17 2; -
38 1/05201/01 Шайба плоская 14х26 8; -
40 1/05202/01 Шайба плоская 16х28 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
