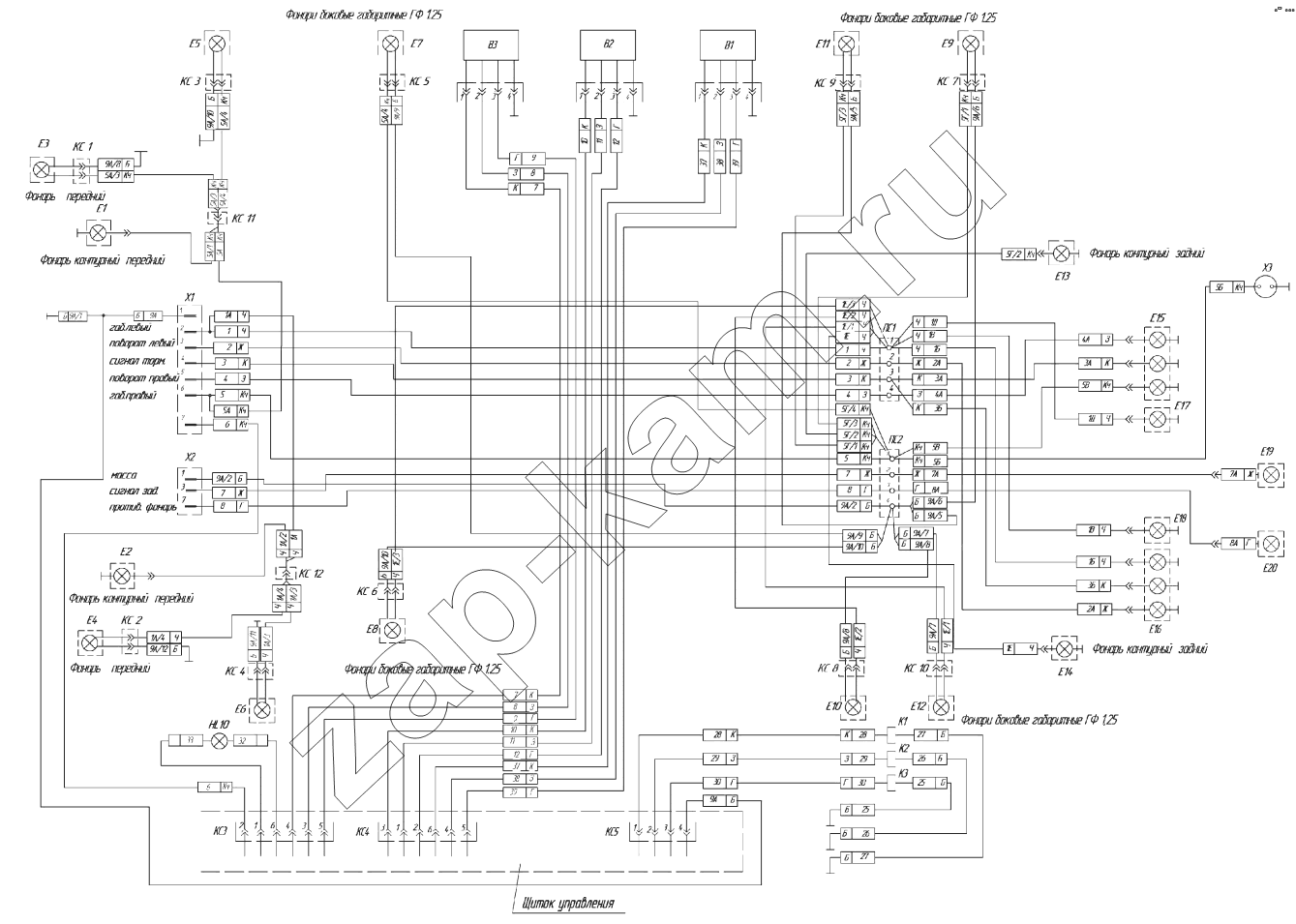

9693-3700020Э4 Схема электрическая
/ НефАЗ-96931-10-07

Тип техники

Марка

Модель

Схема

Х1

Е19

Е20

К1, К2, КЗ

ПС1, ПС2

КС1... КС6

HL10

В1, В2, ВЗ

КС1-КС10

Е16, Е17

Е15, Е18

Х1

Х2

ХЗ

Е1, Е2

ЕЗ, Е4

Е5-Е12

Е13, Е14

КС11,КС12

Поз.	Артикул	Название детали	Кол-во
Х1	Х1	Вилка ПС325	1;
Е19	Е19	Фонарь заднего хода 211.3711	1;
Е20	Е20	Фонарь задний ФП133-АБ	1;
К1, К2, КЗ	К1, К2, КЗ	Клапан электромагнитный П30.131.06.000	3;
ПС1, ПС2	ПС1, ПС2	Панель соединительная 16 3723ТУ37.003.419-76	2;
КС1... КС6	КС1... КС6	Колодка гнездовая 02-6.3-04	6;
HL10	HL10	Светильник «Плафон ВII»	1;
В1, В2, ВЗ	В1, В2, ВЗ	Датчик уровня жидкости 96742-3827010	3;
КС1-КС10	КС1-КС10	Колодка 282189-1	10;
Е16, Е17	Е16, Е17	Фонарь номерного знака ФП134-Б	2;
Е15, Е18	Е15, Е18	Фонарь задний ФП133-АБ	2;
Х1	Х1	Вилка ПС325	1;
Х2	Х2	Вилка ПС326	1;
Х2	Х2	Вилка ПС326	1;
ХЗ	ХЗ	Розетка переносной лампы ПС400	1;
Е1, Е2	Е1, Е2	Фонарь передний 16.3712	2;
ЕЗ, Е4	ЕЗ, Е4	Фонарь передний габаритный ГФ 1.15	2;
Е5-Е12	Е5-Е12	Фонарь боковой габаритный ГФ1.25	8;
Е13, Е14	Е13, Е14	Фонарь контурный задний 381.3831	2;
КС11,КС12	КС11,КС12	Колодка 02-6,3-01- ОСТ 37.003.032-88	2;

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
