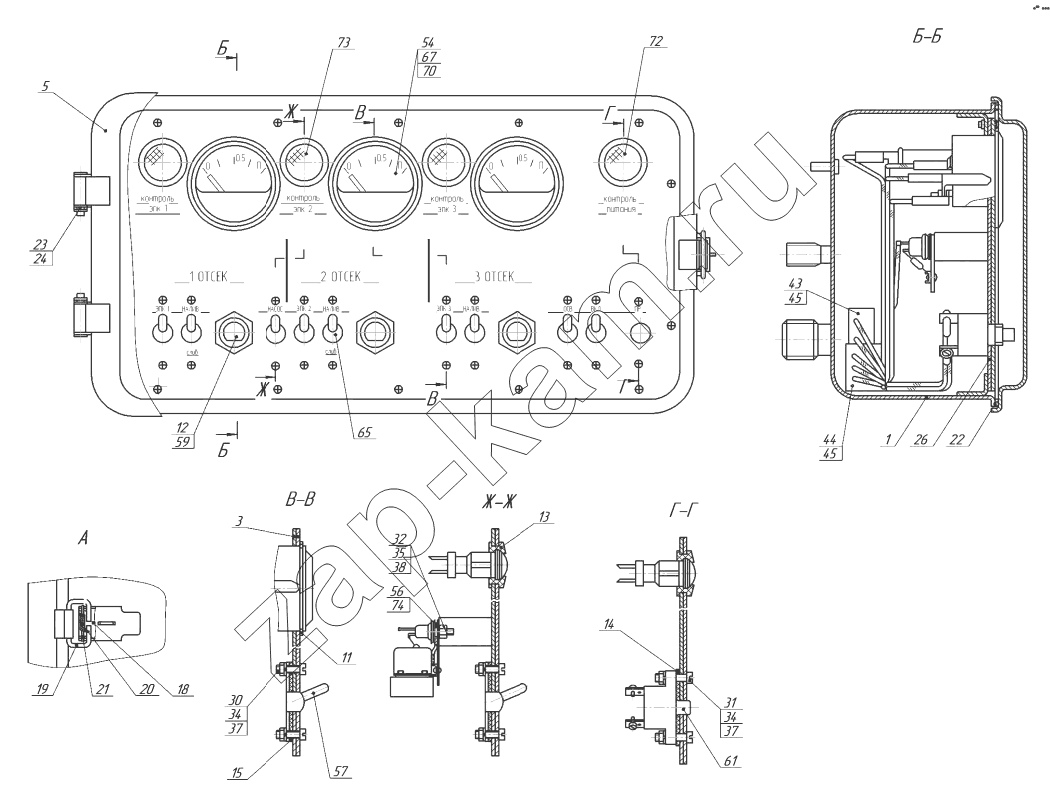

9693-3718400 Щиток управления
/ НефАЗ-96931-10-07

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
11
12
13
14
15
18
19
20
21
22
23
24
26
30
31
32
34
34
35
37
37
38
43
44
45
45
54
56
57
59
61
65
67
70
72
73
74
Поз. Артикул Название детали Кол-во
1 9693-3718410 Корпус 1;
3 9693-3718417 Панель в сборе 1;
5 9693-3718421 Крышка 1;
11 9674-3718237 Прокладка 3;
12 9674-3718238 Прокладка 3;
13 9674-3718243 Прокладка 4;
14 9674-3718244 Прокладка 1;
15 9674-3718245 Прокладка 8;
18 9674-3718251 Рычаг 1;
19 9674-3718252 Скоба 1;
20 9674-3718253 Пружина 1;
21 9674-3718254 Ось (Проволока 2,0-ОС ГОСТ 3282-74) 1;
22 9693-3718413 Прокладка 1;
23 9674-3718256 Шайба замковая 2;
24 9674-3718257 Ось 2;
26 9693-3718419 Фальшпанель 1;
30 1/32719/01 Винт ТС с крестообразным шлицем 10530 М4-6gх10 32;
31 1/32724/01 Винт 2;
32 1/09021/21 Болт 2;
34 1/07940/11 Гайка 18;
35 1/58962/11 Гайка М6-6Н 2;
37 1/11953/70 Шайба пружинная 4 34;
38 1/05164/70 Шайба пружинная 6 2;
43 45 7373 9008 Колодка штыревая 02-6,3-04 1;
44 45 7373 9011 Колодка штырьевая 02-6,3-06 ОСТ 37.003.032-88 2;
45 45 7373 8004 Штырь 03-6,3-12 ОСТ 37.003.032-88 15;
46 45 7373 8006 Жгут потолочный левый 17;
47 45 7373 8007 Жгут освещения номерного знака и мотоотсека 6;
49 45 7373 8526 Наконечник ф 4,2 ОСТ 37.003.040-81 14;
50 45 7373 8527 Наконечник d.5,5 6;
51 45 7373 8554 Наконечник d.6,5 4;
52 45 7373 8552 Наконечник ф 4,2 ОСТ 37.003.040-81 9;
53 45 7373 8537 Наконечник d.6,5 1;
54 А-24-1 Лампа 6;
56 С2-10-0,5-300 ом Резистор С2-10-0,5-300 ом 3;
57 45 7373 4498 Выключатель 46.3710 5;
59 45 7373 4131 Кнопка контроля схемы сигнализации ВК322 3;
61 45 7373 1137 Предохранитель 292.3722 1;
65 45 7373 1073 Переключатель 51.3709 3;
67 45 73721147 Указатель уровня топлива УБ 170 3;
70 ЛВ 211 -329 Патрон ЛВ 211 -329 6;
72 45 7374 7274 Фонарь контрольной лампы 124.3803 1;
73 45 7374 7279 Фонарь контрольной лампы 123.3803 3;
74 КУ 208А 0.336.060 ТУ Тиристор симметричный КУ 208А 0.336.060 ТУ 3;
77 ПГВА-0,75 Провод ПГВА-0,75 ;
79 3,31 ТВ40,4 Трубка 3,31 ТВ40,4 ;
