9693-3719030 Установка коробки соединительной
/ НефАЗ-9693-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

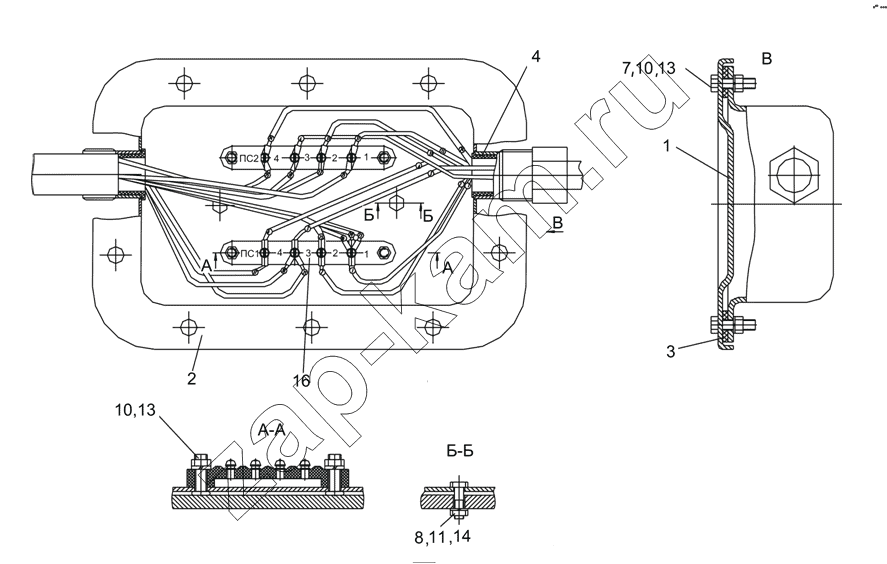

Схема/чертеж: 9693-3719030 Установка коробки соединительной / НефАЗ-9693-10
1
2
3
4
7
8
10
10
11
13
13
14
16
Поз. Артикул Название детали Без насосаС насосом Цена
1 9693-3719031 Корпус 11 -
2 9674-3719014 Крышка 11 -
3 9674-3719015 Прокладка 11 -
4 9674-3719016 Втулка 22 -
7 1/09022/21 Болт М6-6gх16 1010 -
8 1/60436/21 Болт М8-6gх25 22 -
10 1/58962/11 Гайка М6-6Н 1414 -
11 1/61008/11 Гайка М8 22 -
13 1/05164/70 Шайба пружинная 6 1414 -
14 1/05166/70 Шайба пружинная 8 22 -
16 16.3723 Панель соединительная 16.3723 22 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
