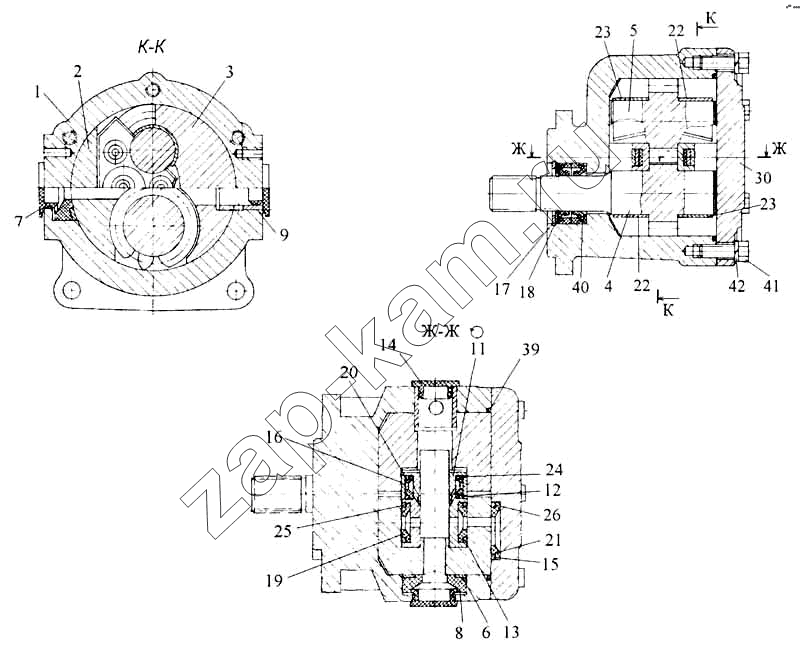

Гидромотор шестеренный
/ НефАЗ-9693
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
22
24
25
26
30
39
40
41
42
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | НШ 32-3-Л-01 | Корпус | 1 | |
| 2 | НШ 32А-3-02 | Обойма поджимная | 1 | |
| 3 | НШ 32А-3-03 | Обойма подшипниковая | 1 | |
| 4 | НШ 32-3-04 | Шестерня ведущая | 1 | |
| 5 | НШ 32-3-05 | Шестерня ведомая | 1 | |
| 6 | НШ 32-3-06 | Пластина опорная | 1 | |
| 7 | НШ 32-3-07 | Пробка | 1 | |
| 8 | НШ 32-3-08 | Манжета радиального уплотнения | 1 | |
| 9 | НШ 32-4-09 | Втулка центрирующая | 1 | |
| 11 | НШ 50-3-07 | Платик | 2 | |
| 12 | НШ 50-2-25 | Кольцо предохранительное | 6 | |
| 13 | НШ 50-2-24 | Кольцо предохранительное | 2 | |
| 14 | НШ 32-2-08 | Пробка | 1 | |
| 15 | НШ 50-2-14 | Кольцо предохранительное | 1 | |
| 16 | НШ 50-2-16 | Пластина | 2 | |
| 17 | НШ 32У-0303028Г | Кольцо пружинное упорное | 1 | |
| 18 | НШ 32Э-08Л | Кольцо опорное | 1 | |
| 19 | НШ 50-2-22 | Манжета торцового уплотнения | 2 | |
| 20 | НШ 50-2-23 | Манжета торцового уплотнения | 6 | |
| 21 | 50К-13 | Манжета | 1 | |
| 22 | НШ 50-4-04А | Вкладыш левый | 2 | |
| 24 | НШ 50-4-10 | Прокладка предохранительная | 6 | |
| 25 | НШ 50-4-10-03 | Прокладка предохранительная | 2 | |
| 26 | НШ 50-4-10-04 | Прокладка предохранительная | 1 | |
| 30 | ГМШ 32-3-01 | Крышка | 1 | |
| 39 | Кольцо 112-118-36-2-2 ГОСТ9833-73 ГОСТ 18829-73 | Кольцо 112-118-36-2-2 ГОСТ9833-73 ГОСТ 18829-73 | 1 | |
| 40 | Манжета 12х25х42-1 ГОСТ 8752-79 ОСТ 3805146-78 | Манжета 12х25х42-1 ГОСТ 8752-79 ОСТ 3805146-78 | 2 | |
| 41 | Болт М10-6gх30.66.05 ГОСТ 7796-70 | Болт М10-6gх30.66.05 ГОСТ 7796-70 | 6 | |
| 42 | Шайба 10Т65Г05 ГОСТ 6402-76 | Шайба 10Т65Г05 ГОСТ 6402-76 | 6 |
