Клапан нижний
/ НефАЗ-9693

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

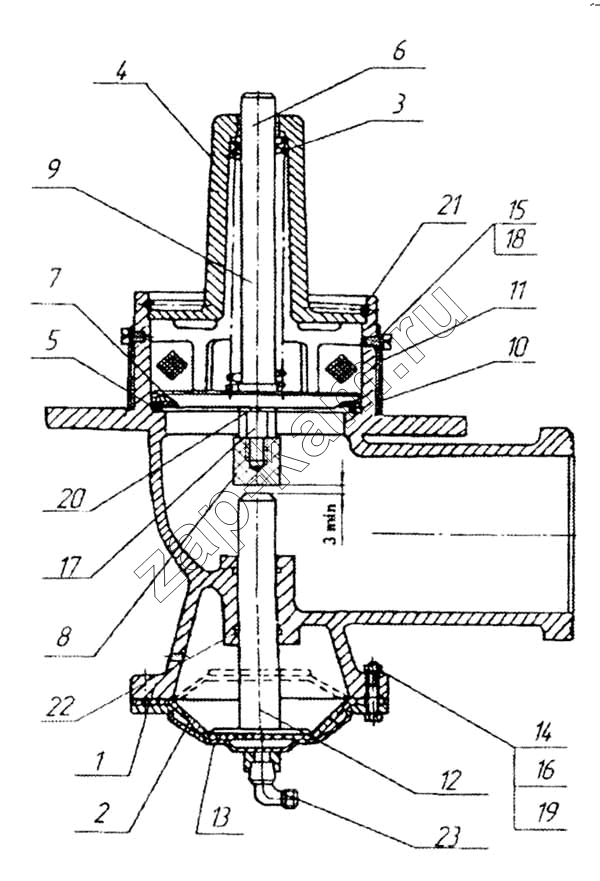

Схема/чертеж: Клапан нижний / НефАЗ-9693
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 6606-8026051 Корпус 1 -
2 6606-8026052 Диафрагма 1 -
3 9674-8026053 Пружина 1 -
4 9674-8026055 Колпак 1 -
5 9674-8026057 Прокладка 1 -
6 6606-8026060 Клапан 1 -
7 6606-8026061 Пластина 1 -
8 6606-8026063 Наконечник 1 -
9 6606-8026070 Клапан 1 -
10 6606-8026081 Кольцо 2 -
11 6606-8026083 Сетка 1 -
12 6606-8026090 Плунжер 1 -
13 6606-8026100 Крышка 1 -
14 1/09026/21 Болт М6 6 -
15 1/03747/01 Винт 2 -
17 1/21647/11 Гайка 1 -
18 1/11953/70 Шайба пружинная 4 2 -
21 12.8603.408 Кольцо разрезное 1 -
22 Кольцо 020-025-30 ГОСТ 9833-73 Кольцо 020-025-30 ГОСТ 9833-73 2 -
23 853965 Угольник ввертной 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
