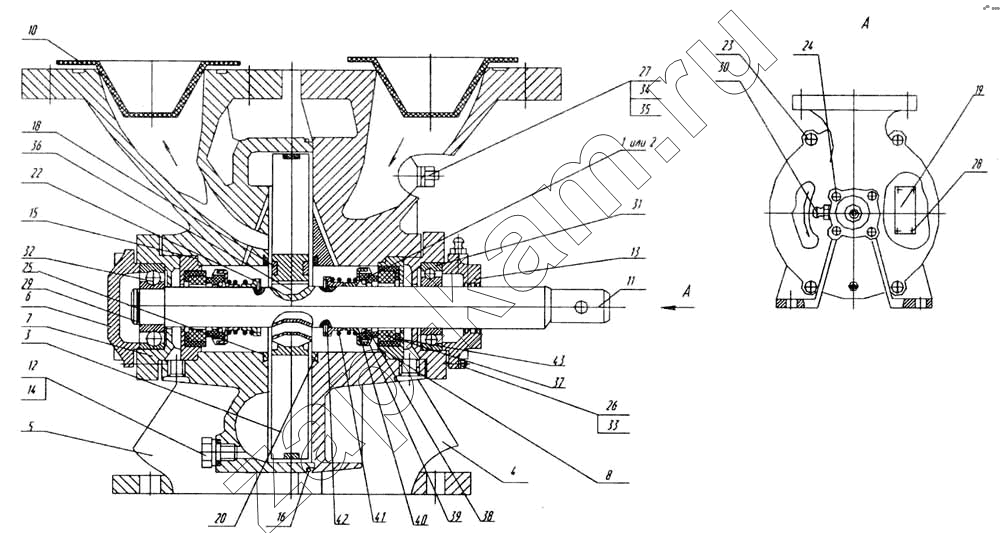

Насос самовсасывающий вихревой
/ НефАЗ-9693
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
18
19
20
22
23
24
25
27
28
29
30
31
32
34
35
36
37
38
39
40
41
42
43
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | ЖН.30-3060060 | Уплотнение торцевое | 2 | - | |
| 2 | 2Е 30А-8000 | Уплотнение торцовое | 2 | - | |
| 3 | ЖН.30-3060020 | Колесо рабочее | 1 | - | |
| 4 | ЖН.30-3060028 | Секция всасывающая | 1 | - | |
| 5 | ЖН.30-3060030 | Секция напорная | 1 | - | |
| 6 | ЖН.30-3060022 | Крышка глухая | 1 | - | |
| 7 | ЖН.30-3060024 | Корпус подшипника | 2 | - | |
| 8 | ЖН.30-3060026 | Обойма | 2 | - | |
| 10 | 7889-1019 | Заглушка | 2 | - | |
| 11 | ЖН.30-3060032 | Вал | 1 | - | |
| 12 | ЖН.30-3060034 | Пробка | 1 | - | |
| 13 | ЖН.30-3060036 | Крышка подшипника | 1 | - | |
| 14 | ЖН.30-3060038 | Прокладка | 1 | - | |
| 15 | ЖН.30-3060040 | Прокладка | 2 | - | |
| 16 | ЖН.30-3060042 | Кольцо уплотнительное | 1 | - | |
| 17 | ЖН.3060020-01 | Кольцо | 1 | - | |
| 18 | ЖН.3060020-02 | Кольцо | 1 | - | |
| 19 | ЖН.30-3060050 | Табличка | 1 | - | |
| 20 | ЖН.30-3060028-02 | Кольцо закладное на секцию ЖН.30-3060028 | 1 | - | |
| 22 | ЖН.30-3060052 | Штифт | 2 | - | |
| 23 | ЖН.30-3060054 | Шпилька | 4 | - | |
| 24 | ЖН.30-3060055 | Шпилька | 8 | - | |
| 25 | ЖН.30-3060030-02 | Кольцо закладное на секцию ЖН.30-3060030 | 1 | - | |
| 27 | 1/61015/11 | Гайка М12х1,25-6Н | 8 | - | |
| 28 | 1/37637/00 | Заклепка 3х4 | 4 | - | |
| 29 | 1/34013/76 | Кольцо стопорное проволочное Двн=23.2мм | 1 | - | |
| 30 | Масленка 1,3 Ц.6 ГОСТ 19853-74 | Масленка 1,3 Ц.6 ГОСТ 19853-74 | 2 | - | |
| 31 | Подшипник 206 ГОСТ 8338-75 | Подшипник 206 ГОСТ 8338-75 | 1 | - | |
| 32 | Подшипник 305 ГОСТ 8338-75 | Подшипник 305 ГОСТ 8338-75 | 1 | - | |
| 34 | 1/05170/70 | Шайба пружинная 12 | 8 | - | |
| 35 | 1/05200/01 | Шайба | 8 | - | |
| 36 | 870817 | Шпонка сегментная ГОСТ 24071-80 | 1 | - | |
| 37 | ЖН.30-3060061 | Кольцо неподвижное | 1 | - | |
| 38 | ЖН.30-3060062 | Кольцо подвижное | 1 | - | |
| 39 | ЖН.30-3060063 | Кольцо уплотнительное | 1 | - | |
| 40 | ЖН.30-3060064 | Шайба | 1 | - | |
| 41 | ЖН.30-3060065 | Пружина | 1 | - | |
| 42 | ЖН.30-3060066 | Втулка нажимная | 1 | - | |
| 43 | ЖН.30-3060067 | Манжета | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
