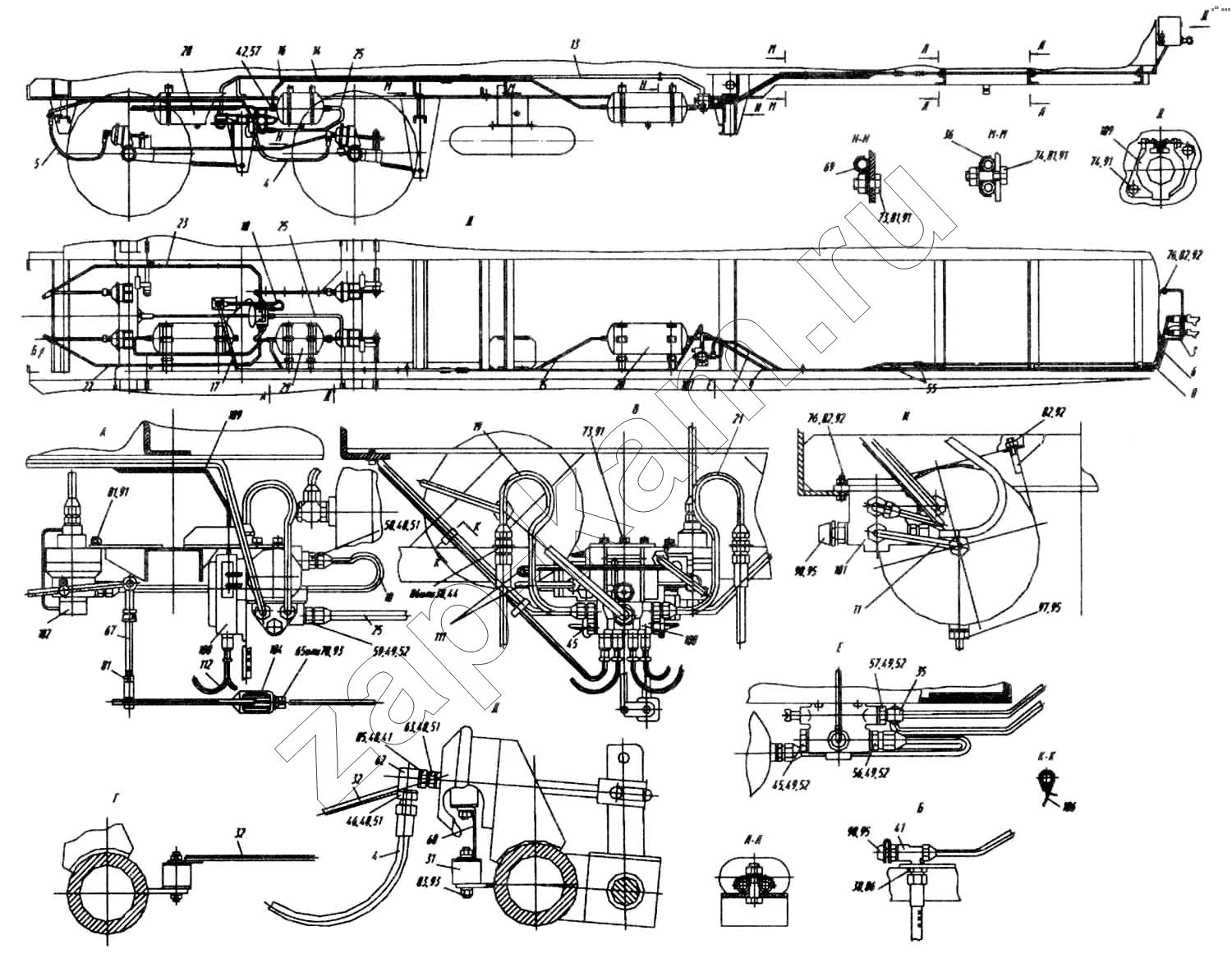

Привод пневматический тормозов с АБС
/ НефАЗ-9693

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
4
4
5
6
8
9
11
13
13
14
16
17
19
21
22
23
25
25
25
28
29
31
32
32
35
36
38
41
41
42
44
45
45
48
48
49
49
49
49
51
51
51
52
52
52
52
55
56
57
57
58
59
62
63
65
67
69
73
76
76
78
82
82
82
82
83
86
93
93
95
95
95
97
97
98
101
102
104
106
108
109
109
111
112
Поз. Артикул Название детали Кол-во
1 9334-3500042 Хомут 6
3 9674-3500070 Установка соединительных головок 1
4 8602-3506060 Шланг 2
5 969304-3506060 Шланг 2
6 9693-3506200 Трубка управляющей магистрали 1
7 9693-3506202 Трубка управляющей магистрали 1
8 9693-3506236 Трубка питающей магистрали 1
9 9693-3506238 Трубка питающей магистрали 1
11 9693-3506242 Трубка от воздухораспределителя к баллону 1
13 9693-3506246 Трубка от воздухораспределителя к регулятору тормозных сил 1
14 9693-3506248 Трубка от воздухораспределителя к регулятору тормозных сил 1
15 9693-3506252 Трубка от баллона до штуцера 1
16 9693-3506254 Трубка от штуцера до баллона дополнительного 1
17 9693-3506256 Трубка дополнительная 1
18 9693-3506261 Трубка от регулятора тормозных сил к клапану АБС 1
19 9693-3506271 Трубка от клапана АБС передняя правая 1
21 9693-3506273 Трубка от клапана АБС передняя 1
22 9693-3506281 Трубка от клапана АБС задняя 1
23 9693-3506283 Трубка от клапана АБС задняя левая 1
25 9693-3506311 Трубка от баллона к клапану АБС 1
28 9674-3513015 Баллон воздушный емкостью 40 л 2
29 96742-3513025 Баллон воздушный емкостью 20 л 1
31 96741-3533160 Компенсатор 3
32 9693-3533200 Штанга 1
35 9674-3500034 Угольник ввертный 1
36 9674-3500035 Скоба 7
38 96741-3506088 Гайка 4
41 96741-3506091 Тройник 2
42 96741-3506092 Тройник ввертной 1
44 96741-3506230 Штуцер 2
45 9674-3506394 Пробка 4
46 96931-3506399 Переходник 4
48 96741-3506524 Кольцо уплотнительное 13
49 96741-3506527 Кольцо уплотнительное 20
51 96741-3506544 Скоба 13
52 96741-3506547 Скоба 20
55 96741-3522165 Штуцер 4
56 9674-3522169 Штуцер 12
57 9674-3522171 Переходник 2
58 8602-3522174-01 Переходник 1
59 96742-3522175 Штуцер 2
62 96741-3522191 Угольник 4
63 96741-3522192 Переходник 4
65 96741-3522228 Болт 1
67 9693-3533033 Штанга 1
68 96741-3533165 Кронштейн 1
69 9674-3700073 Скоба 3
73 1/60434/21 Болт 6
76 1/13069/21 Болт ТЕМ10х1,25-6gх30 6
78 1/55403/21 Болт М12х1,25-6gх25 1
82 1/21647/11 Гайка 18
83 1/61015/11 Гайка М12х1,25-6Н 6
85 1/21641/11 Гайка М16х1,5-6Н 4
86 1/07267/21 Гайка ЕМ20х1,5-6Н 4
93 1/05170/70 Шайба пружинная 12 7
95 1/02634/60 Прокладка 22х28х1,5 6
97 100-3513110 Кран слива конденсата 3
98 100-3515310 Клапан контрольного вывода 3
101 11.3531010-70 Клапан воздухораспределительный 1
102 100-3533010-10 Регулятор тормозных сил 1
104 Г-100-3533110 Упругий элемент 1
106 4960-3724195 Хомут 30
108 400 5000 400 Клапан АБС с блоком управления "Vаriо соmрасt" 1
109 449 142 1200 Кабель питания с розеткой 1
111 449 424 0640 Кабель модулятора 1
112 449 712 0230 Удлинитель кабеля датчика 4
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
