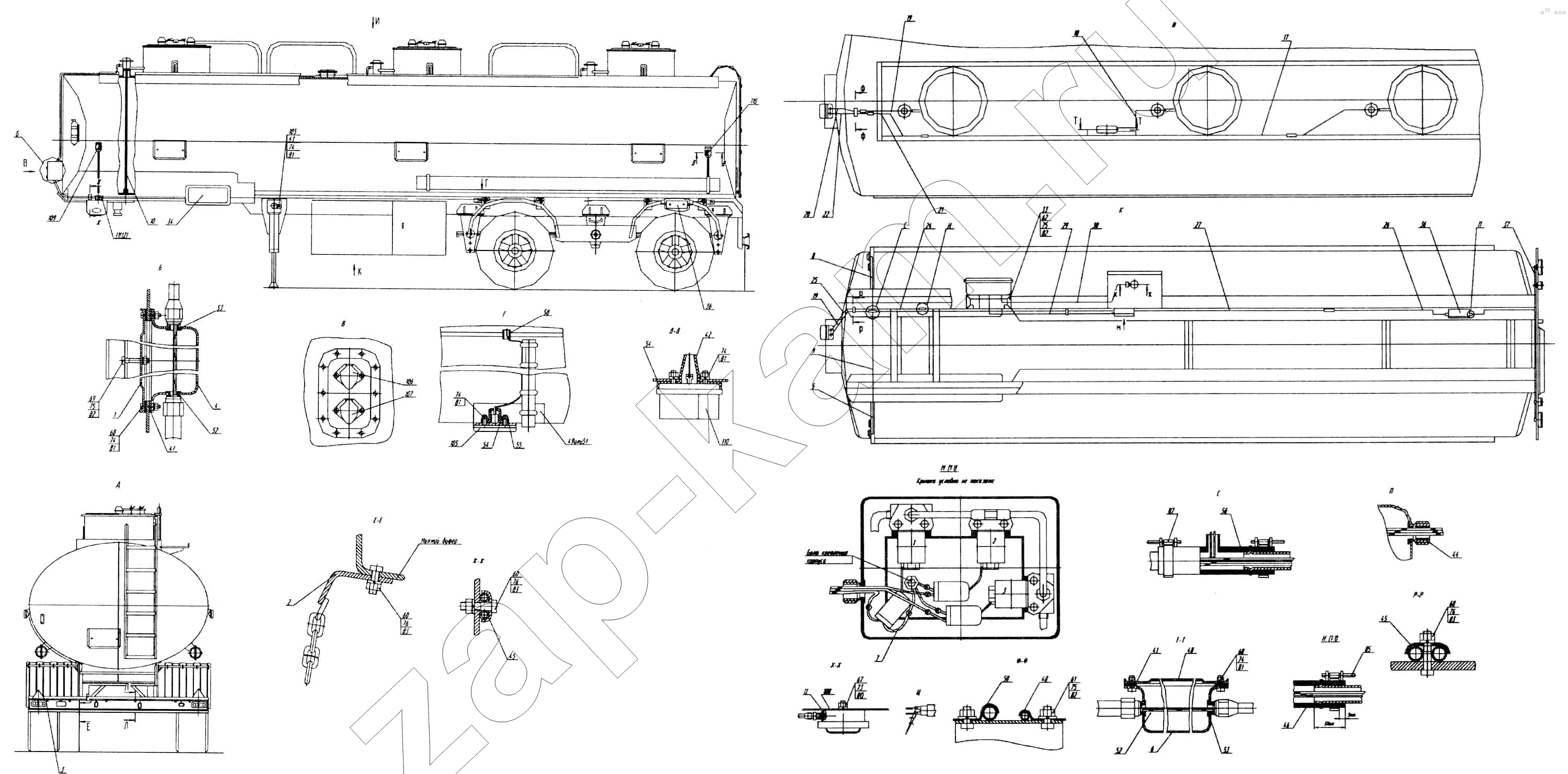

Установка электрооборудования
/ НефАЗ-9693
1
2
3
4
5
7
9
10
17
19
21
22
24
25
26
27
29
33
34
36
37
41
41
42
44
45
45
46
48
49
51
52
52
53
53
54
58
60
60
60
61
62
67
68
68
69
73
75
75
75
76
76
76
80
105
106
107
109
110
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 9674-3700071-01 | Крышка | 1 | |
| 2 | 9674-3720010 | Цепь заземления | 1 | |
| 3 | 96741-3716010 | Установка задних фонарей | 1 | |
| 4 | 96741-3719018 | Корпус | 1 | |
| 5 | 9693-3717020 | Установка переднего фонаря | 2 | |
| 6 | 96742-3719022 | Коробка распределительная | 1 | |
| 7 | 96742-3724036 | Провод массы | 3 | |
| 8 | 96742-3724060 | Жгут переднего фонаря левого | 1 | |
| 9 | 96742-3724062 | Жгут переднего фонаря правого | 1 | |
| 10 | 96742-3827010 | Установка датчика уровня | 3 | |
| 11 | 9693-3731030 | Установка бокового фонаря | 2 | |
| 12 | 9693-3731030-01 | Установка бокового фонаря | 2 | |
| 17 | 9393-3700060 | Трубопровод датчика 3 отсека | 1 | |
| 18 | 9693-3700062 | Трубопровод датчика 2 отсека | 1 | |
| 19 | 9693-3700064 | Трубопровод датчика 1 отсека | 1 | |
| 20 | 9693-3700066 | Трубопровод датчика 1 отсека | 1 | |
| 21 | 9693-3700068 | Трубопровод датчиков | 1 | |
| 22 | 9693-3700070 | Трубопровод датчиков | 1 | |
| 23 | 9693-3700072 | Трубопровод щитка управления | 1 | |
| 24 | 9693-3700074 | Трубопровод щитка управления | 1 | |
| 25 | 9693-3700076 | Трубопровод коробки распределительной | 1 | |
| 26 | 9693-3700078 | Трубопровод коробки распределительной | 1 | |
| 27 | 9693-3700078-01 | Трубопровод коробки распределительной | 1 | |
| 29 | 9693-3700084 | Трубопровод ЭПК | 1 | |
| 30 | 9693-3700086 | Трубопровод плафона | 1 | |
| 33 | 66052-3700185 | Кронштейн | 1 | |
| 34 | 9693-3718400 | Щиток управления | 1 | |
| 36 | 9693-3719030 | Установка коробки соединительной | 1 | |
| 37 | 9693-3724040 | Жгут задних фонарей | 1 | |
| 40 | 9674-3719014 | Крышка | 1 | |
| 41 | 9674-3719015 | Прокладка | 2 | |
| 42 | 96742-3731021 | Чехол контурного фонаря | 4 | |
| 43 | 9674-3700034 | Штуцер проходной | 3 | |
| 44 | 9674-3700064-01 | Втулка | 11 | |
| 45 | 9674-3700065 | Скоба | 3 | |
| 46 | 96741-3700066 | Рукав | 5 | |
| 47 | 96741-3700067 | Уголок | 4 | |
| 48 | 96741-3700073 | Скоба | 10 | |
| 49 | 96742-3700188 | Кронштейн | 2 | |
| 50 | 18.8609228 | Скоба | 7 | |
| 51 | 96742-3700189 | Кронштейн | 2 | |
| 52 | 9674-3700016 | Втулка | 6 | |
| 53 | 9674-3700017 | Втулка | 6 | |
| 54 | 66052-3731014 | Чехол бокового фонаря | 4 | |
| 55 | 96742-3731018 | Накладка бокового фонаря | 4 | |
| 56 | 96742-3700074 | Тройник для электропроводки | 1 | |
| 58 | 9674-3700064 | Втулка | 4 | |
| 60 | 1/13070/21 | Болт ТЕМ10х1,25-6gх40 | 7 | |
| 61 | 3/60436/21 | Болт ТЕМ8-6gх25 | 10 | |
| 62 | 1/60441/21 | Болт М8-6gх45 | 16 | |
| 67 | 1/32721/01 | Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14 | 2 | |
| 68 | 1/32762/01 | Винт ТС с крестообразным шлицем М6-6gх16 | 24 | |
| 69 | 1/32801/01 | Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45 | 4 | |
| 73 | 1/07940/11 | Гайка | 2 | |
| 75 | 1/68008/11 | Гайка ЕМ8-6Н | 30 | |
| 76 | 1/21647/11 | Гайка | 7 | |
| 80 | 1/11953/70 | Шайба пружинная 4 | 2 | |
| 85 | 1/02906/90 | Хомут 40 | 4 | |
| 105 | Фонарь боковой габаритный 431.3731010 | Фонарь боковой габаритный 431.3731010 | 4 | |
| 106 | Розетка штепсельная ПС325 | Розетка штепсельная ПС325 | 1 | |
| 107 | Розетка штепсельная ПС326 | Розетка штепсельная ПС326 | 1 | |
| 108 | Светильник «Плафон В» ТУ 16.5535-70 | Светильник «Плафон В» ТУ 16.5535-70 | 1 | |
| 109 | Фонарь контурный передний 361.3731 | Фонарь контурный передний 361.3731 | 2 | |
| 110 | Фонарь контурный задний 381.3731 | Фонарь контурный задний 381.3731 | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
