Установка гидромотора
/ НефАЗ-9693

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

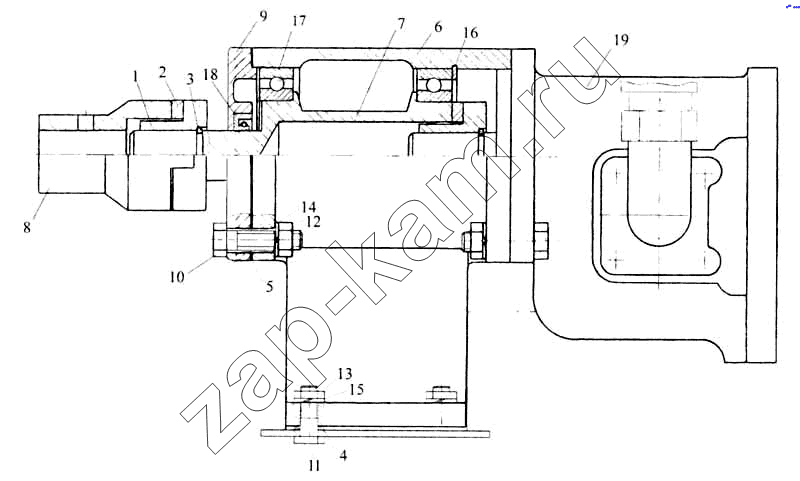

Схема/чертеж: Установка гидромотора / НефАЗ-9693
1
2
3
4
5
6
7
8
9
11
12
13
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 5511-4202062-20 Полумуфта 2 -
2 5511-4202064 Компенсатор 2 -
3 5511-4202081 Кольцо стопорное 2 -
4 96741-8000055 Прокладка 1 -
5 96741-01-8000091 Прокладка 1 -
6 9676-8000408 Корпус 1 -
7 9676-8000409 Вал 1 -
8 9676-8000413 Полу муфта 1 -
9 9676-8000414 Крышка 1 -
11 1/55404/21 Болт ТЕМ12-6gх30 4 -
12 1/21647/11 Гайка 8 -
13 1/61015/11 Гайка М12х1,25-6Н 4 -
15 1/05170/70 Шайба пружинная 12 4 -
16 Кольцо 2Б90 ГОСТ 13941-86 Кольцо 2Б90 ГОСТ 13941-86 1 -
17 Подшипник 111 ГОСТ 8338-75 Подшипник 111 ГОСТ 8338-75 2 -
18 Манжета 1,2-25х42-1 ГОСТ 8752-79 Манжета 1,2-25х42-1 ГОСТ 8752-79 1 -
19 Гидромотор ГМШ 32-3-Л-00 ОСТ 23.1.172-86 Гидромотор ГМШ 32-3-Л-00 ОСТ 23.1.172-86 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
