Установка маслопроводов на 9693-0000010-01
/ НефАЗ-9693

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

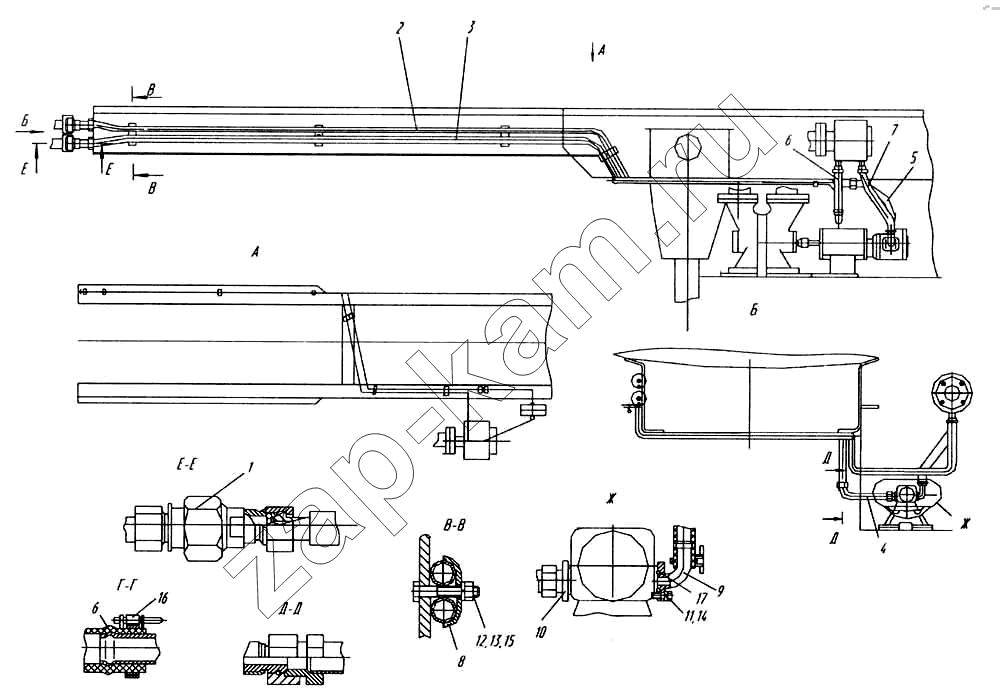

Схема/чертеж: Установка маслопроводов на 9693-0000010-01 / НефАЗ-9693
1
2
3
4
5
6
6
7
8
9
10
12
13
16
17
Поз. Артикул Название детали Кол-во Цена
1 Н.036.57.000 Устройство запорное 2 -
2 969301-1922030 Труба высокого давления 1 -
3 9693-01-1922040 Труба низкого давления 1 -
4 96742-01-1922050 Труба высокого давления 1 -
5 55102-8609090 Рукав высокого давления 1 -
6 96742-01-1922014 Рукав низкого давления 1 -
7 96742-01-1922015 Рукав низкого давления 1 -
8 9674-3700065 Скоба 4 -
9 5511-8604087 Патрубок 1 -
10 5511-8604088 Штуцер 1 -
12 1/12347/21 Болт ТЕМ10х1,25-6gх45 6 -
13 1/21647/11 Гайка 6 -
16 1/02906/90 Хомут 40 4 -
17 Кольцо 034-038-25-2-2 ГОСТ 9833-73 Кольцо 034-038-25-2-2 ГОСТ 9833-73 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
