Затвор поворотный
/ НефАЗ-9693

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

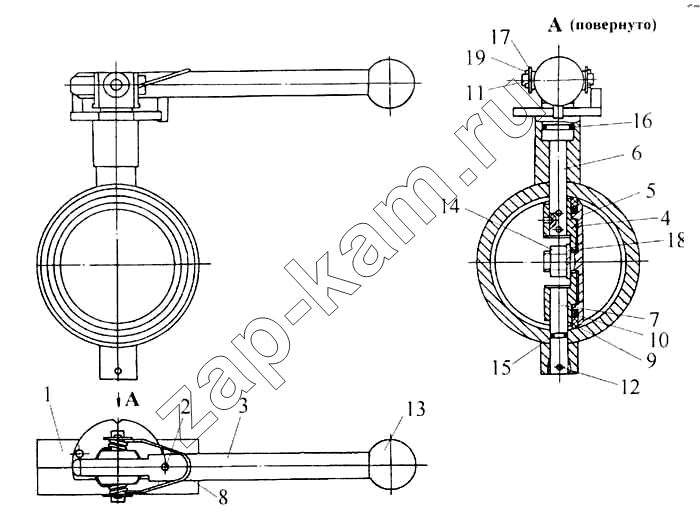

Схема/чертеж: Затвор поворотный / НефАЗ-9693
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
Поз. Артикул Название детали Кол-во Цена
1 6606-8025020 Корпус в сборе 1 -
2 6606-8025036 Штифт 1 -
3 6606-8025037 Рукоятка 1 -
4 6606-8025041 Заслонка 1 -
5 6606-8025042 Диск 1 -
6 6606-8025043 Полуось верхняя 1 -
7 6606-8025044 Полуось нижняя 1 -
8 6606-8025045 Пружина 1 -
9 6606-8025046 Кольцо уплотнительное 1 -
10 6606-8025047 Кольцо уплотнительное 1 -
11 6606-8025048 Ось рукоятки 1 -
12 6606-8025049 Штифт 4 -
13 9674-8026083 Ручка шаровая 1 -
14 1/61015/11 Гайка М12х1,25-6Н 1 -
15 Кольцо 008-12-25 ГОСТ9833-73 Кольцо 008-12-25 ГОСТ9833-73 1 -
16 Кольцо 015-020-30 ГОСТ9833-73 Кольцо 015-020-30 ГОСТ9833-73 1 -
18 1/05170/70 Шайба пружинная 12 1 -
19 1/07342/01 Шплинт разводной 2х15 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
