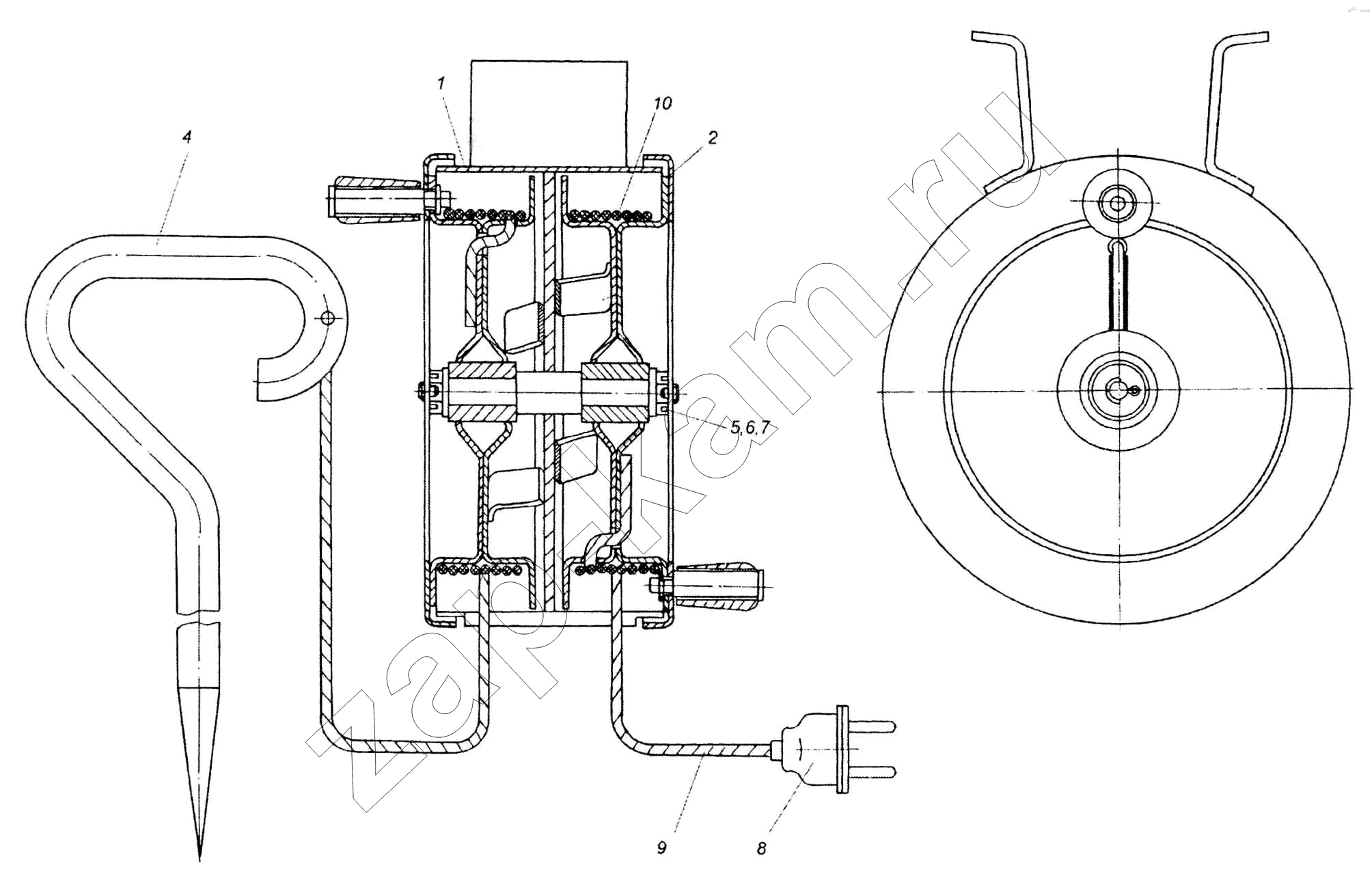

Заземляющее устройство
/ НефАЗ-9693

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано Петли двери Гидравлическая схема технологического оборудования ППЦ с тремя отсеками без насоса Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками с насосом Установка технологического оборудования на 9693 Установка технологического оборудования на 9693-0000010-01 Установка наливно-сливного устройства 9693-01-8000050 Затвор поворотный Фильтр Установка системы управления нижними клапанами 9693-8020010 Клапан нижний Клапан нижний Привод ручной Клапан предохранительный Насос самовсасывающий вихревой Установка гидромотора Гидромотор шестеренный Установка маслопроводов на 9693-0000010-01 Рукав высокого давления 55102-8609090 Крепление трубы сливной Рукав 9674-3932100 Замок с защелкой Установка лестницы, поручней и площадок Корпус цистерны Горловина в сборе Крышка горловины Пенал в сборе Установка табличек Установка брызговиков Установка боковой защиты Установка заднего буфера Установка подвески 9693-2900012 Штанга регулируемая 9693-2919215, 9693-2919215-01 Установка сдвоенных дисковых колес 9693-3101003 Колесо с шиной 9693-3101011 Установка запасного колеса Тормозная камера тип 30 9693-3519212 Функциональная схема АБС Привод пневматический тормозов с АБС Установка соединительных головок Трубки магистрали пневмопривода Установка привода стояночного тормоза Трос в сборе Привод передний Ось со ступицами и тормозами 9693-2410102 Схема электрическая Установка электрооборудования Трубопроводы для электропроводов Трубопроводы для электропроводов Коробка соединительная 9693-3719030 Установка переднего фонаря 9693-3717020, 9693-3717020-01 Установка бокового фонаря 9693-3731030, 9693-3731030-01 Щиток приборов (электрическая схема) Щиток приборов 9693-3718400 Датчик уровня жидкости Установка огнетушителя Установка ящика ЗИП Установка противооткатных упоров Замок с защелкой Заземляющее устройство Установка опорных устройств 9693-2720001 Опорное устройство левое 96741-2720031-01 Опорное устройство правое 96741-2720032-01 Плита опорная в сборе Общий вид полуприцепа цистерны НЕФАЗ 9693-0000010, 9693-0000010-01

1

2

4

5

7

8

9

10

Поз.	Артикул		Название детали	Кол-во
1	9674-3910060		Корпус	1
2	9674-3910070		Катушка	2
4	9674-3910051		Клин	1
5	1/61056/11		Гайка ЕКМ8-6Н	2
7	1/07344/01		Шплинт разводной 2,3х25	2
8	Вилка штепсельная двухполюсная с цилиндрическими штифтами без заземляющего контакта		Вилка штепсельная двухполюсная с цилиндрическими штифтами без заземляющего контакта ВШ-Ц-2-00-6/220 ГОСТ7396-76	1
9	Провод ПГВА -2,5 мм, черный ГОСТ 9751-77 L=6 м		Провод ПГВА -2,5 мм, черный ГОСТ 9751-77 L=6 м
10	Канат 2,2-Г-1-С-Н-1372(140) ГОСТ 3066-80 L=7000+/-200 мм		Канат 2,2-Г-1-С-Н-1372(140) ГОСТ 3066-80 L=7000+/-200 мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
