Бампер и кронштейн
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

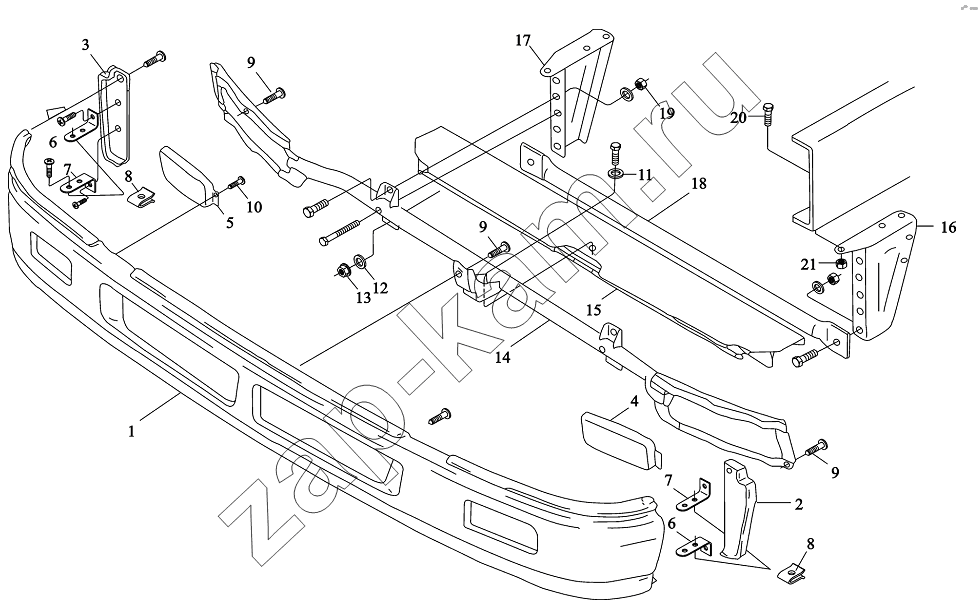

Схема/чертеж: Бампер и кронштейн / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 81.41613.0074 Бампер дополнительный в сборе 1; -
2 81.41613.0076 Кронштейн нижний 1; -
3 81.41613.0077 Кронштейн верхний 1; -
4 81.41613.0069 Крышка левая 1; -
5 81.41613.0066 Крышка правая 1; -
6 81.41613.0077 Кронштейн верхний 2; -
7 81.41613.0076 Кронштейн нижний 2; -
8 8141613.5031 Кница 12; -
9 81.90470.0618 Винт РТ-КА6х20-WN1411-10,9-А3R 18; -
10 81.90470.0619 Болт РТ-КА5х12-WN1412-10.9-А3С 8; -
11 06.15190.0309 Шайба 8,4х24х2-140НV-МАN183-В1 1; -
12 06.15190.0311 Шайба 13х37х3-140НV-МАN183-В1 2; -
13 06.11240.0406 Замок гайка 2; -
14 81.41613.5035 Крепление фар 1; -
15 81.41615.5061 Подножка 1; -
16 DZ9112930652 Кронштейн 1; -
17 DZ9112930653 Кронштейн 1; -
18 81.41653.0004 Усилитель 1; -
19 06.11251.2001 Гайка М10-10-МАN183-В1 4; -
20 06.02813.4911 Болт М14х1,5х30-10 6; -
21 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
