Боковая панель уплотнительная с кронштейном
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

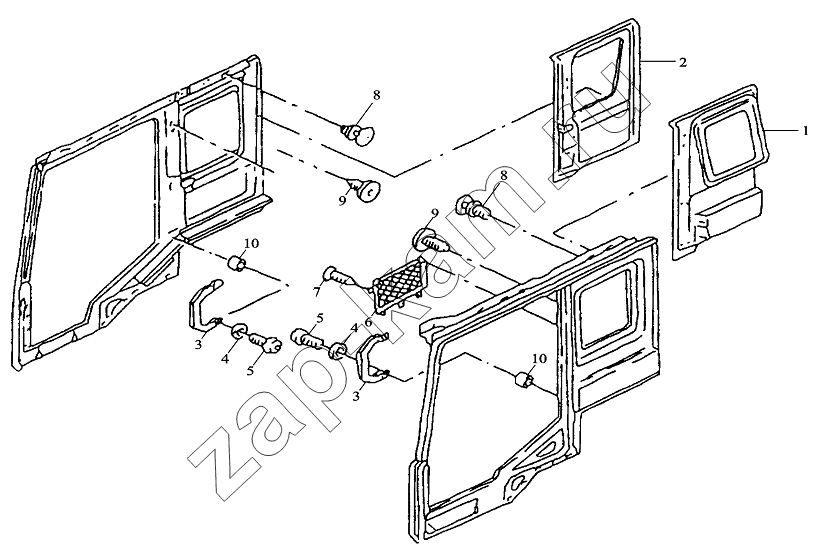

Схема/чертеж: Боковая панель уплотнительная с кронштейном / Shaanxi DeLONG Е-3 (самосвал)
1
1
3
3
4
4
5
5
6
7
8
8
9
9
10
10
Поз. Артикул Название детали Кол-во Цена
1 DZ1644610011 Внутренная панель левая 1; -
3 81.97001.5065 Ручка в сборе 1; -
4 06.15019.0069 Шайба А6,4х12х1,6-200НV-А3R 4; -
5 06.04209.0025 Болт М6х30SС-4,8-Н-А3R 4; -
6 81.63902.6006 Сетка 1; -
7 06.07171.1407 Винт SТ3,9х25С-Н-Н3l 5; -
8 81.96002.0377 Заклепка А10,4х32,5-40-РVС-GR 2; -
9 81.92202.0026 Заклепка 7,2х20/26-РА6-GR 6; -
10 81.94299.2371 Втулка 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
