Гидравлическое устройство
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

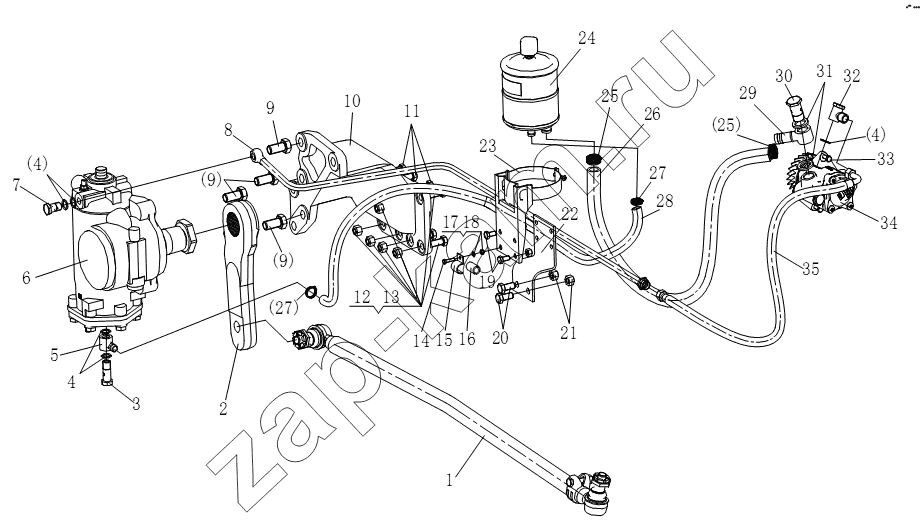

Схема/чертеж: Гидравлическое устройство / Shaanxi DeLONG Е-3 (самосвал)
1
1
2
3
4
4
4
5
6
7
8
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
Поз. Артикул Название детали Кол-во Цена
1 DZ9100430012 Тяга 1; -
1 DZ9100430011 Тяга 1; -
2 DZ9100470205 Рычаг 1; -
3 250-3408017 Штуцер 1; -
4 Q72318T5F Шайба уплотнительная 5; -
5 DZ9100470013 Соединение 1; -
6 DZ9114470070 Рулевой механизм 1; -
7 190003962632 Болт 1; -
8 DZ93319470005 Трубка 1; -
8 DZ9100470383 Трубка 1; -
9 Q151B2040TF2 Болт 4; -
10 DZ9100470213 Кронштейн 8х4 1; -
10 DZ9100470220 Кронштейн 1; -
11 Q1511435TF2 Болт 3; -
12 Q1511445TF2 Болт 5; -
13 Q33214 Гайка 5; -
14 Q150B0625TF2 Болт 1; -
15 138091360181 Хомут 1; -
16 161000060211 Резиновый шланг 1; -
17 Q40106 Шайба 8х16х2-SТ-А3С 1; -
18 Q33206 Шайба стопорная 1; -
19 Q150B1020 Болт 2; -
19 Q33210 Гайка 2; -
20 Q150B1430TF2 Болт 2; -
21 Q33214 Гайка 2; -
22 DZ91189470001 Кронштейн бочка 1; -
23 DZ9100470040 Кронштейн бачка в сборе 1; -
24 DZ9112470033 Бачок 1; -
25 Q67632 Хомут 2; -
26 DZ9100470018 Шланг 1; -
27 Q676B25 Хомут 2; -
28 179200470066 Шланг резиновый 1; -
29 199100470076 Гайка-штуцер 1; -
30 190003962651 Болт 1; -
31 190003098031 Шайба уплотнительная 2; -
32 199100470110 Штуцер 1; -
33 Q150B0830TF2 Болт 2; -
34 DZ9100130015 Гидронасос 1; -
35 DZ9100470107 Шланг высокого давления 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
